2 606 800 руб.
с НДС - на 05.11.2024 г.
Модель: | STALEX WM660/2000 |
|
Артикул: | 10107362 |
|
Производитель: | STALEX | |
Сертификат: | Официальный дилер |
- Описание
-
Документы
- Комментарии
- Отзывы
Токарно-винторезный станок WM660/2000 предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
Особенности
- Монолитная станина станка
- Массивная конструкция станка, расстояние между направляющими 405 мм
- Закаленные и отшлифованные направляющие станины
- Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач
- Крепление шпинделя D1-8

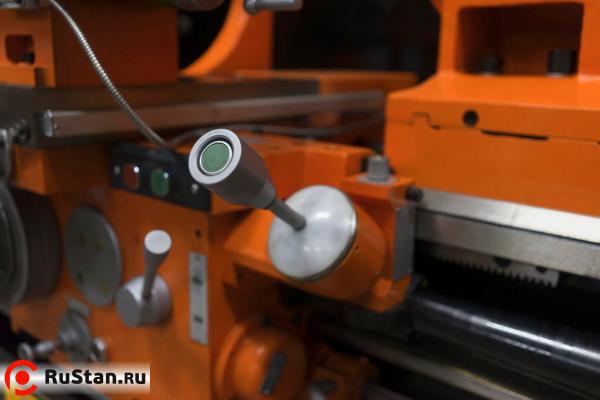

- Удобный в управлении продольной и поперечной подачей джойстик с кнопкой ускоренного перемещения
- Съемный мостик станины (ГАП)
- Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне

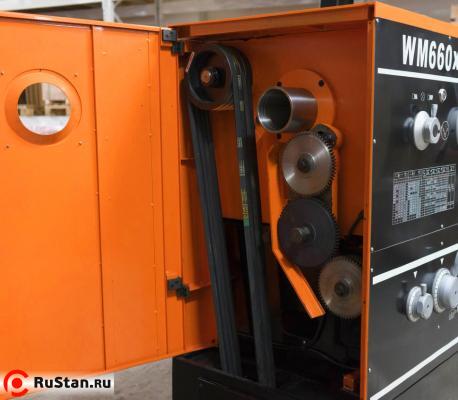

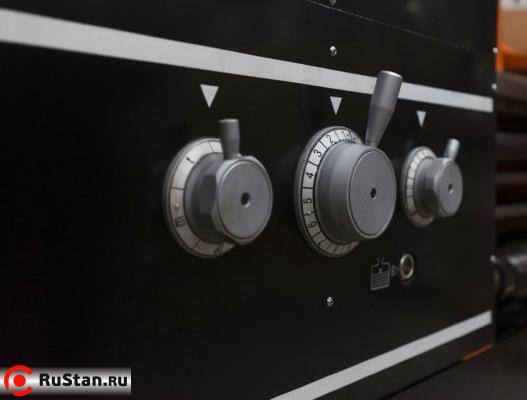

- Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб
- Регулировка зазоров направляющих при помощи клиновых планок
- Толчковый режим работы шпинделя

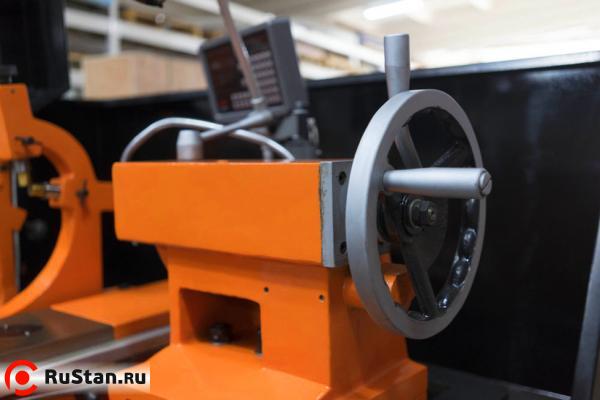

- Пиноль задней бабки и маховик имеют шкалу для точной установки
- Задняя бабка с регулировкой смещения для обточки конусов
Технические характеристики WM660/2000 | |
---|---|
Характеристика | Значение |
Диаметр обточки над станиной | 660 мм |
Макс. диаметр вращения (съемный мостик) | 870 мм |
Диаметр обточки над поперечным суппортом | 420 мм |
Длина съемного мостика | 230 мм |
Расстояние между центрамии | 2000 мм |
Частота вращения шпинделя, 12 | 36-1600 об/мин |
Конус шпинделя | Ø113 1:20 |
Торец шпинделя | D8 |
Патрон 3-х кулачковый | 325 мм |
Проходное отверстие шпинделя | 105 мм |
Продольная подача | 0,063-2,52 мм/об |
Поперечная подача | 0,027-1,07 мм/об |
Метрическая резьба, 22 | 1-14 |
Дюймовая резьба, 26 | 28-2 TPI |
Питчевая резьба, 24 | 56-4 DP |
Модульная резьба, 18 | 0,5-7 мм |
Максимальный размер инструмента | 25x25 мм |
Ускор. перем. продольного суппорта | 4,5 м/мин |
Ускор. перем. поперечного суппорта | 1,9 м/мин |
Ход поперечного суппорта | 360 мм |
Ход верхнего суппорта | 145 мм |
Конус пиноли задней бабки | МТ-5 |
Ход пиноли задней бабки | 150 мм |
Диаметр пиноли задней бабки | 75 мм |
Расстояние между направляющими | 405 мм |
Мощность главного привода | 7,5 кВт |
Потребляемая мощность | 11,0 кВт |
Габаритные размеры | 3500×1100×1450 мм |
Масса STALEX WM660/2000 | 3400 кг |

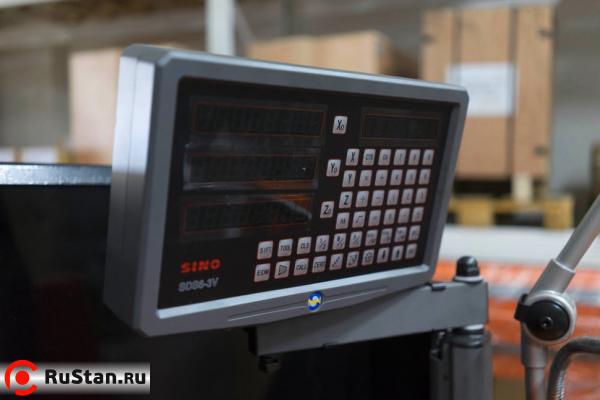

Устройство цифровой индикации X POS DRO 3 | |
---|---|
Характеристика | Значение |
Количество осей | 3 |
Цена деления | 0,005 мм |
Количество знаков | 8 |
Быстродействие | 60 м/мин |
Погрешность дискретности | ±1 знак |
Напряжение питания | 93-250 В |
Диапазон температур: рабочая/хранение | 0-40 / -20-70 ºС |
Комплектация

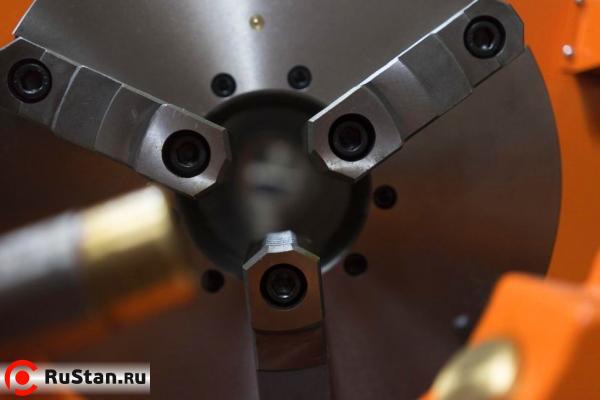

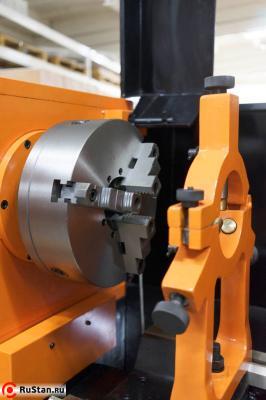

- 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками
- 4-х позиционный резцедержатель с фиксатором
- 4-х кулачковый патрон с независимыми кулачками Ø400 мм
- Планшайба 630 мм

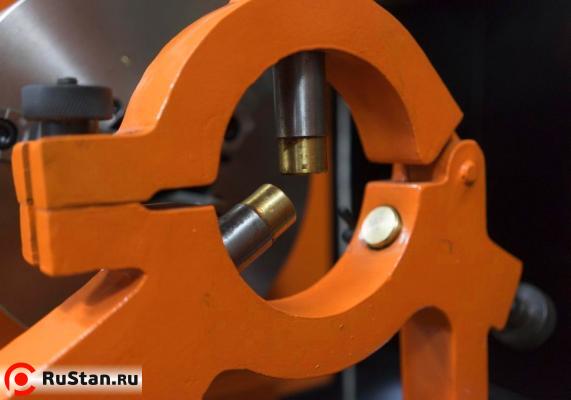

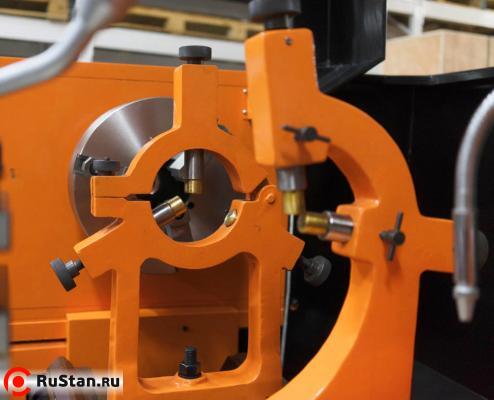

- Подвижный и неподвижный люнеты
- Не вращающийся центр МК-5
- Вращающийся центр МК-5
- Переходник Ø113 1:20/МК-5
- Защитный экран патрона с концевым выключателем
- УЦИ по трем осям

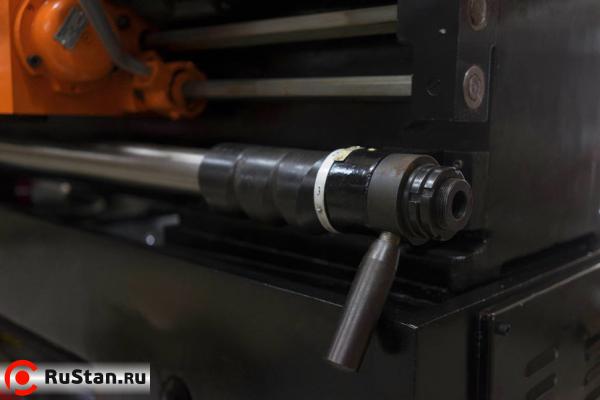

- Вал управления с регулируемыми кулачками (откл.продольной подачи)
- Концевой упор продольного перемещения
- Регулируемые опоры станины
- Поддон для сбора стружки
- Задняя защитная стенка
- Ножной тормоз шпинделя с концевым выключателем
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Инструкция по эксплуатации и деталировка с сертификатом СЕ
- Сертификат точности
- Инструмент для обслуживания в инструментальном ящике
