Фильтры
Каталог станков
Цена для юр. и физ. лиц
1 007 748 руб.
957 361 руб.
с НДС - на 23.07.2019 г.
Модель:
PROMA FVV-125PD
Артикул:
25330125
Производитель: PROMA (Чехия)
Сертификат: Официальный дилер
Изготовитель: Китай
  • Описание
  • Комментарии (1)
  • Отзывы
  • Доставка

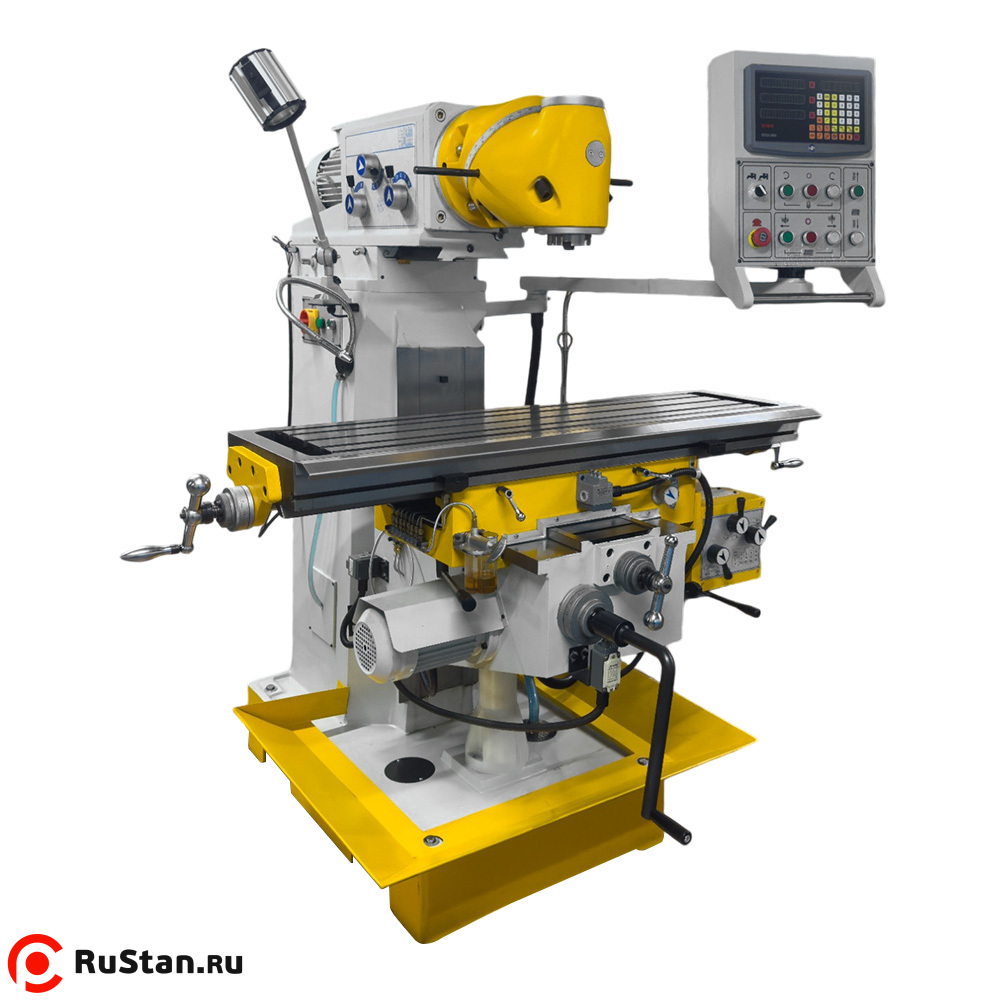

Фрезерный станок PROMA FVV-125PD с УЦИ предназначен для обработки резанием при помощи осевого режущего инструмента, наружных и внутренних плоских и фасонных поверхностей, пазов, уступов, тел вращения, отверстий, резьбовых соединений, зубьев зубчатых колёс и т.п. Станок FVV – 125 PD находит широкое применение в мелкосерийном производстве и в производстве средней серии, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

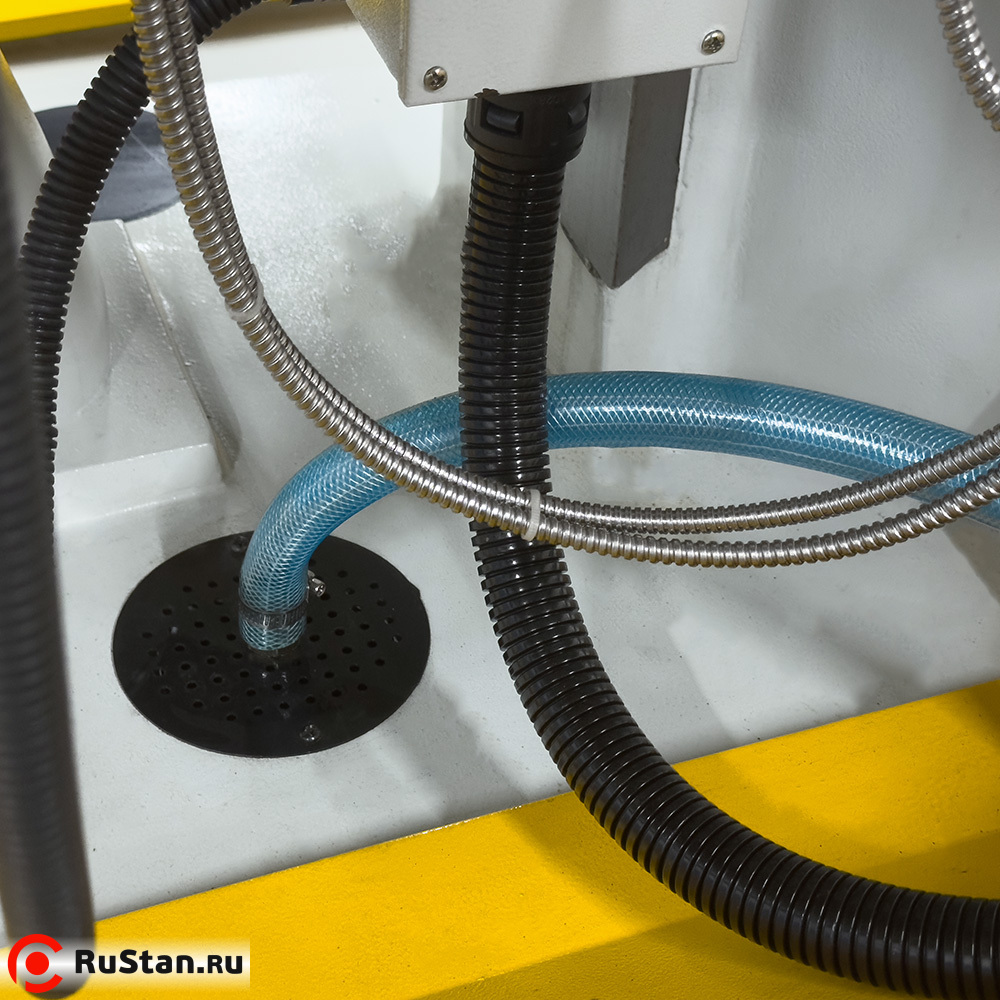

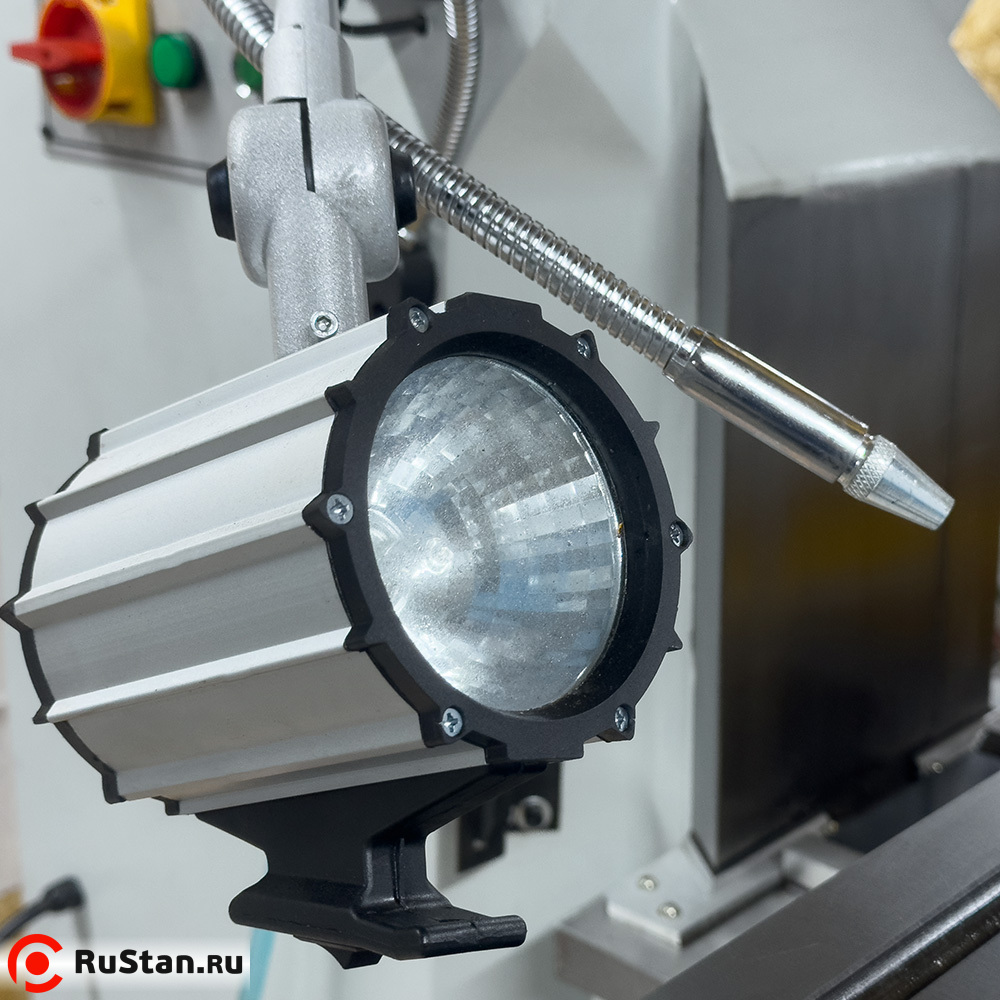

В данной модели установлено устройство цифрового измерения по трём осям, ускоренная вертикальная подача консоли, предусмотрена автоматическая подача стола в обоих направлениях, рабочее освещение и система охлаждения СОЖ. На станке можно выполнять сверление, фрезерование, нарезку резьбы и другие операции.


Технические характеристики фрезерного станка PROMA FVV-125PD

Название Значение
Напряжение, В 400
Потребляемая мощность, Вт 2200
Максимльный диаметр концевой фрезы, мм 28
Максимальный диаметр дисковой фрезы, мм 125
Диапазон оборотов шпинделя, об/мин 40,75,105,180,200,320,370,475,650,820,1600
Угол наклона шпинделя, градусов ±360
Размер стола, мм 1120х260
Конус шпинделя ISO40
Расстояние между шпинделем и столом, мм 125-520
Расстояние между шпинделем и консолью, мм 100-600
Продольный ход стола, мм 640
Поперечный ход стола, мм 240
Одно деление нониуса – продольный ход, мм 0,02
Одно деление нониуса – поперечный ход, мм 0,02
Одно деление нониуса – тонкая подача шпинделя, мм 0,05
Т-образный паз стола, мм 14
Габаритные размеры, мм 1655х1500х1730
Масса PROMA FVV-125PD , кг 1660

Основные узлы и детали

  1. Электродвигатель привода главного движения.
  2. Хобот.
  3. Фрезерная головка.
  4. Пульт управления считывающих устройств.
  5. Салазки.
  6. Стол.
  7. Консоль.
  8. Корыто.
  9. Основание.
  10. Станина.

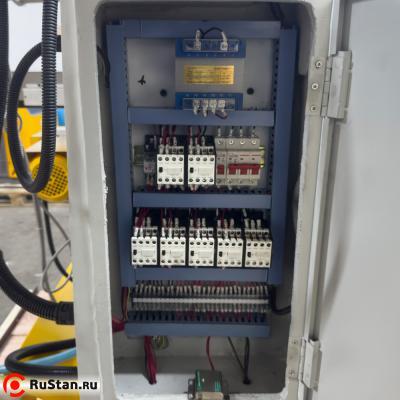

  11. Электрический пульт управления.

Фрезерный станок FVV-125PD состоит из следующих основных узлов: станина 10, хобот 2 со встроенной коробкой скоростей, фрезерная головка 3, электродвигатель привода главного движения 1, стол 6, основание 9 и консоль 7.

Базой станка является станина 10, жестко закрепленная к основанию 9. По вертикальным направляющим станины движется консоль 7 (ось Z). По горизонтальным направляющим консоли перемещается в поперечном направлении салазки 5 (подача по оси Y), а по направляющим салазок в продольном направлении – стол 6 (подача по оси X). На нижней правой стороне салазок смонтирована коробка подач стола. Продольное и поперечное перемещение стола ручное и механическое. Вертикальное перемещение консоли только ручное.

Хобот перемещается по верхним направляющим станины вперед-назад. Фрезерная головка 3 закреплена на переднем торце хобота 2. Фрезерная головка поворачивается на 360°.

Во фрезерной головке 3 смонтирован шпиндель на шарикоподшипниках. Шпиндель оснащён конусом ISO40, в который можно вставить сверлильный патрон на оправке или инструмент с конусом ISO40. Вращательное движение шпиндель получает от электродвигателя 1 через коробку скоростей. Для установки оправки горизонтального шпинделя передняя часть фрезерной головки поворачивается на 180° и устанавливаются направляющая, оправка и серьга.

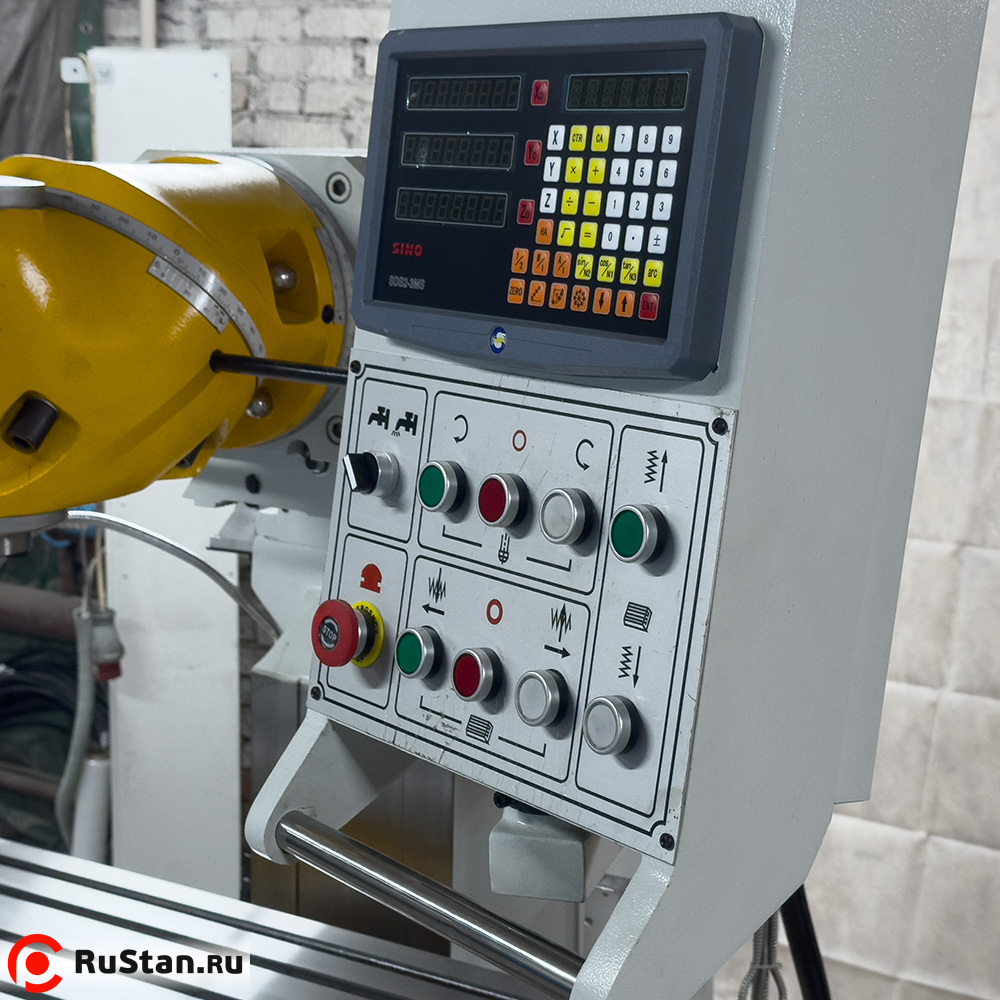

Фрезерный станок оснащён линейками цифрового отчёта перемещения стола по осям X, Y и пульт управления считывающих устройств 4.

Комплект поставки

  • Направляющая горизонтального шпинделя - 1 шт.
  • Оправка горизонтального шпинделя - 1 шт.
  • Серьга горизонтального шпинделя - 1 шт.
  • Тяга для зажима инструмента в шпинделе - 2 шт.
  • Фартук защитный - 1 шт.
  • Пластина крепления фартука - 2 шт.
  • Анкерный болт М16x450 мм. - 4 шт.
  • Гайка М16 - 4 шт.
  • Шайба 16x31x3 мм - 4 шт.
  • Патрон цанговый - 1 шт.
  • Цанга 4; 5; 6; 8; 10; 12; 14; 16 мм - 8 шт.
  • Ручка перемещения консоли - 1 шт.
  • Оправка с поперечной канавкой - 1 шт.

Инструмент

  • Ключ к цанговому патрону - 1 шт.
  • Ключ торцевой шестигранный 5; 6; 8; 10; 12 мм - 5 шт.
  • Ключ рожковый 21x24; 16x18; 8x10 мм - 3 шт.
  • Ключ накидной 21x24 мм - 1 шт.

Инструкция по эксплуатации

Комментарии и вопросы:

18 October, 2015 - 19:37    Михоныч:
Очень хороший станок! Но, рукоять подъёма стола накидная, (ни чем не закреплена) и если не следить постоянно за ней, может и на ногу упасть! А она знаете литая, и тажёлая!
Разметить комментарий или вопрос

Отзывы о PROMA FVV-125PD:

Отзывов пока нет, но ваш может быть первым.
Оставить отзыв
Масса брутто: 1859кг.
Габариты в упаковке ДхШхВ, мм: 1854x1680x1938
