2 850 000 руб.
с НДС - на 05.11.2024 г.
| Модель: |  |
16Р25П |
| Производитель: |  |
Россия |
- Описание
- Комментарии
- Отзывы (1)

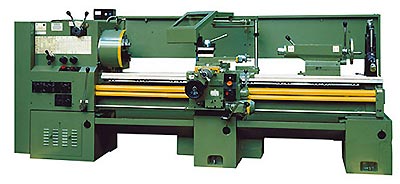

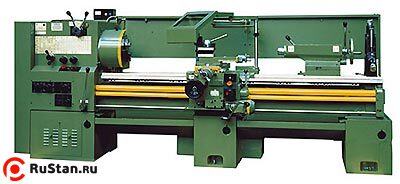

Токарно-винторезный станок 16Р25П предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых. Техническая характеристика и жесткость станка позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Токарный станок имеет полый шпиндель, что позволяет при спецзаказе установить на бабку шпиндельную второй патрон, и использовать станок с люнетом-поддержкой для обработки концов труб газового и нефтяного сортамента диаметром до 2,5'', независимо от их длины.
Особенности конструкции
- жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;
- сохранение первоначальной точности при длительном сроке эксплуатации обеспечивается высокой надежностью узлов токарного станка;
- точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
- фартук имеет собственный привод ускоренного перемещения каретки и суппорта, позволяет осуществлять работу по упорам с автоматическим отключением подачи при контакте с упором в момент увеличения нагрузки на реечной шестерне;
- коробка подач обладает высокой жесткостью кинематической цепи и позволяет производить нарезку резьб 11 и 19 ниток на дюйм без смены шестерен гитары;
- ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на токарном станке;
- по требованию заказчика токарный станок поставляется с выемкой в станине (с ГАП), позволяющей увеличить диаметр устанавливаемой заготовки до 630 мм, что расширяет технологические возможности токарного станка.
По спец. заказу за дополнительную плату токарный станок оснащается устройством ультразвуковой финишной обработки (БУФО), позволяющим с одновременным улучшением поверхностной структуры металла достигать на детали шероховатости Ra 0, 1 мкм (при исходной шероховатости Ra 6,3 мкм).
Технические характеристики станка токарного 16Р25П |
|
|---|---|
| Характеристика | Значение |
| Наибольший диаметр устанавливаемой заготовки, мм | |
| — над станиной | 500 |
| — над суппортом | 250 |
| — над выемкой в станине | 630* |
| Наибольший диаметр обрабатываемой заготовки, мм | |
| — над станиной | 500 |
| — над суппортом | 250 |
| — над выемкой в станине | 630* |
| Наибольшая длина обрабатываемой заготовки, мм | 750; 1000; 1500; 2000; 3000 |
| Длина выемки в станине от торца фланца шпинделя, мм | 300* |
| Наибольший вес устанавливаемой заготовки, кг | 1155 |
| Высота резца, устанавливаемого в резцедержателе, мм | 25 |
| Размер конца шпинделя передней бабки по DIN | 11М |
| Внутренний конус в шпинделе бабки шпиндельной (метрический) | 100 |
| Количество ступеней частот вращения шпинделя | 24 |
| Диаметр цилиндрического отверстия в шпинделе, мм | 95 |
| Внутренний конус в шпинделе задней бабки по ГОСТ 25557-82 (Морзе) | 5 |
| Наибольший угол поворота конусной линейки (с конусной линейкой), град | 10 |
| Пределы частот вращения шпинделя, об/мин | 16—2000 |
| Пределы рабочих подач, мм/об | |
| — продольных | 0,05—2,8 |
| — поперечных | 0,025—1,4 |
| Пределы шагов нарезаемых резьб | |
| — метрических, мм | 0,5—112 |
| — дюймовых, ниток/дюйм | 56—0,5 |
| — модульных, модуль | 0,5—112 |
| — питчевых, питч диам. | 56—0,5 |
| Ускоренное перемещение суппорта, мм/мин | |
| — продольное | 2000 |
| — поперечное | 1500 |
| Наибольшее усилие резания, кН | 18,5 |
| Наибольший крутящий момент на шпинделе, кНм | 1,0 |
| Шероховатость обработанной цилиндрической поверхности образца-изделия, мкм | Ra 1,25** |
| Шероховатость обработанной конической поверхности образца-изделия, мкм | Ra 2,5** |
| Мощность главного привода, кВт | 11 |
| Габаритные размеры (вместе с электрооборудованием), мм | |
| — длина | 2575; 2825; 3325; 3825; 4825 |
| — ширина | 1345 |
| — высота | 1500 |
| Масса 16Р25П , кг | 2600; 2700; 2800; 3000; 3800 |
Стандартное оборудование
- 3-х кулачковый патрон диаметром 315 мм;
- 4-х позиционный резцедержатель;
- люнет подвижный (диам. 20—110 мм);
- люнет неподвижный (диам. 20—160 мм);
- комплект сменных зубчатых колес.
Оборудование за отдельную плату
- комплект запасных сменных зубчатых колес;
- патрон четырехкулачковый диаметром 315 мм;
- 2-х позиционный быстросменный резцедержатель с набором блоков инструментальных;
- устройство цифровой индикации с системой продольного и поперечного отсчета перемещений суппорта и каретки;
- центр вращающийся;
- конусная линейка;
- микрометрический упор продольного хода;
- люнет-поддержка;
- устройство БУФО;
- резьбоуказатель метрический.
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.Разметить комментарий или вопрос
Отзывы о 16Р25П:
Достоинства:
Рязанским станкостроительным до сих пор выпускается. В плане новый и зап части есть.
Недостатки:
В использовании есть куча нареканий начиная от защиты тупой которую надо колхозить заканчивая ручкой включения которая потом сама сползает вниз. Что касается оснастки оочень бедно: я видел только 4! вида кулачков для этого станка. Просто ебанутые. Патрон от других станков не полезет. Не надо рассчитывать на это. 4х кулачковый в единственном варианте просто жопа. Про электронное табло (линейка) отдельный разговор -просто скажу очень сыро. Я просто был """удивлён"" когда увидел подшипники в люмене это просто шедевр -блять вы вообще о чём думали когда их туда ставили просто идиоты: ставить такие на нагрузку недопустимо на первой детали они разлетаются. Лишь бы спихнуть вот как это называется. Можно было по человечески это сделать, а нахера . Поездите по заводам по спрашивайте .
Комментарий:
Что сказать хочу: Довести до ума данный станок и в этом есть смысл. Токарь должен работать зная что инструмент не подведёт. А не когда деталь крепишь и получаешь проблему на станке ещё не трогая резец это я считаю огромная проблема станкостроительного завода.
