Модель: | C11MSMTS103 |
|
Производитель: | ZMM Sliven (Болгария) |
Аналоги C11MSMTS103
- Описание
-
Документы
- Комментарии
- Отзывы

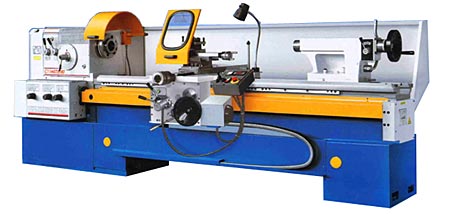

Токарный станок с беcступенчатым приводом C11MSMTS103 предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых. Технические характеристики и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов. Станок C11MSMTS103 укомплектован трехкулачковым патроном Bison производства Польши и вращающимся центром.
Вся электрика станка C11MSMTS103 изготовлена немецкой фирмой Шнайдер-электрик. В самой ответственной части станка C11MSMTS103 - шпиндельном узле, используются подшипники и схемы их установки только ведущих фирм SKF и FAG.
Все основные части станка C11MSMTS103 изготовлены из высококачественной стали, что обеспечивает надежную работу станков и сохранение точности обработки в течение долгих лет.
За дополнительную плату станок C11MSMTS103 комплектуется
Станки с индексом RD оснащаются бесступенчатым приводом главного движения шпинделя.
Сервисное и гарантийное обслуживание осуществляется Российскими специалистами.
Гарантия 1 год.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ C11MSMTS103
Оборудование и комплектующие для токарно-винторезного станка C11MSMTS103 приобретаемые за дополнительную плату:
Вся электрика станка C11MSMTS103 изготовлена немецкой фирмой Шнайдер-электрик. В самой ответственной части станка C11MSMTS103 - шпиндельном узле, используются подшипники и схемы их установки только ведущих фирм SKF и FAG.
Все основные части станка C11MSMTS103 изготовлены из высококачественной стали, что обеспечивает надежную работу станков и сохранение точности обработки в течение долгих лет.
За дополнительную плату станок C11MSMTS103 комплектуется
- конусной линейкой с помощью которой можно производить нарезку конусной резьбы, а также точение конусов.
- устройчтвом цифровой индикации УЦИ.
Станки с индексом RD оснащаются бесступенчатым приводом главного движения шпинделя.
Сервисное и гарантийное обслуживание осуществляется Российскими специалистами.
Гарантия 1 год.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ C11MSMTS103
Характеристика | Ед. изм. | C11MSTS280 | C11MSMTS103 | |
---|---|---|---|---|
Основные параметры | Высота центров | мм | 280 | 300 |
Диаметр обработки над станиной | мм | 570 | 605 | |
Диаметр обработки над суппортом | мм | 350 | 390 | |
Диаметр обработки над выемкой в станине | мм | 750 | 790 | |
Ширина направляющих | мм | 400 | ||
Расстояние между центрами | мм | 1000, 1500, 2000, 3000 | ||
Шпиндель | Передний конец | No | 8 | 11 |
Диаметр отверстия шпинделя | мм | 80 | 103 | |
Конусное отверстие шпинделя | Metric | 90 | 120 | |
Передняя бабка | Количество скоростей шпинделя | бесступенчатое регулирование в 3-ех диапазонах | ||
Диапазон оборотов | об/мин | 7,5-62,5, 60-500, 240-2000 | 5,5-44, 44-350, 175-1400 | |
Мощность главного привода | кВт | 11(15) | ||
Подачи | Количество подач | 72 | ||
Диапазон продольных подач | мм/об | 0,03-13,3 | ||
Диапазон поперечных подач | мм/об | 0,01-6,68 | ||
Резьба | Количество резьб | 72 | ||
Шаг миллиметровой резьбы | мм | 0,25-120 | ||
Шаг дюймовой резьбы | вит/1 | 120-1/4 | ||
Шаг модульной резьбы | мм | 0,062-30 | ||
Шаг диаметральной резьбы | DP | 480-1 | ||
Перемещения | Ход поперечных салазок | мм | 360 | |
Ход верхних салазок | мм | 135 | ||
Пиноль | Диаметр пиноли | мм | 70 | |
Конус пиноли | Морзе | No.5 | ||
Ход пиноли | мм | 190 | ||
Вес C11MSMTS103 C11MSMTS103 | Для РМЦ 2000 мм | кг | 3360 | 3450 |
Оборудование и комплектующие для токарно-винторезного станка C11MSMTS103 приобретаемые за дополнительную плату:
- Несамоцентрирующийся 4-х кулачковый патрон
- Планшайба без кулачков
- Подвижный люнет
- Неподвижный люнет малый
- Неподвижный люнет 200; 160-300 mm
- Роликовые пиноли вместо обычных
- Комплект роликов для пиноли
- Конусная линейка
- Одно-позиционный продольный ограничитель
- 5-ти позиционный продолный ограничитель
- Резьбовые часы
- Центр шайба
- Комплект поводков
- Сверлильный патрон с оправкой
- Ножной тормоз 1000/1500/2000/3000 mm
- Быстросменный резцедержатель
- Главный двигатель 11 kW
- Комплект ключей
- Деревянный ящик 1000/1500/2000/3000 mm
