| Модель: |  |
9М14 |
| Изготовитель: |  |
Россия |
Аналоги 9М14
Код товара: 40619
Нет в наличии
Ø обработки над станиной 630
Ø обработки над супортом 340
РМЦ3000
Ø отверстия шпинделя 225
Макс. обороты 500
Мощность 11.00 кВт
Напряжение380В
Масса5350 кг
Ø обработки над супортом 340
РМЦ3000
Ø отверстия шпинделя 225
Макс. обороты 500
Мощность 11.00 кВт
Напряжение380В
Масса5350 кг
Код товара: 40618
Нет в наличии
Ø обработки над станиной 630
Ø обработки над супортом 340
РМЦ1500
Ø отверстия шпинделя 225
Мощность 11.00 кВт
Напряжение380В
Масса4500 кг
Ø обработки над супортом 340
РМЦ1500
Ø отверстия шпинделя 225
Мощность 11.00 кВт
Напряжение380В
Масса4500 кг
Код товара: 40617
Нет в наличии
Ø обработки над станиной 630
Ø обработки над супортом 340
РМЦ3000
Ø отверстия шпинделя 225
Мощность 7.50 кВт
Напряжение380В
Масса5150 кг
Ø обработки над супортом 340
РМЦ3000
Ø отверстия шпинделя 225
Мощность 7.50 кВт
Напряжение380В
Масса5150 кг
Код товара: 40616
Нет в наличии
Ø обработки над станиной 630
Ø обработки над супортом 340
РМЦ1500
Ø отверстия шпинделя 225
Мощность 7.50 кВт
Напряжение380В
Масса4300 кг
Ø обработки над супортом 340
РМЦ1500
Ø отверстия шпинделя 225
Мощность 7.50 кВт
Напряжение380В
Масса4300 кг
4 427 289 p
Код товара: 349
Нет в наличии
Ø обработки над станиной 800
Ø обработки над супортом 560
РМЦ1500
Ø отверстия шпинделя 260
Мощность 15.00 кВт
Напряжение380В
Масса4300 кг
Ø обработки над супортом 560
РМЦ1500
Ø отверстия шпинделя 260
Мощность 15.00 кВт
Напряжение380В
Масса4300 кг
9 786 016 p
Код товара: 351
Нет в наличии
Ø обработки над станиной 800
Ø обработки над супортом 560
РМЦ6000
Ø отверстия шпинделя 260
Мощность 15.00 кВт
Напряжение380В
Ø обработки над супортом 560
РМЦ6000
Ø отверстия шпинделя 260
Мощность 15.00 кВт
Напряжение380В
14 561 638 p
Код товара: 358
Нет в наличии
Ø обработки над станиной 800
Ø обработки над супортом 560
РМЦ3000
Ø отверстия шпинделя 260
Мощность 15.00 кВт
Напряжение380В
Масса5300 кг
Ø обработки над супортом 560
РМЦ3000
Ø отверстия шпинделя 260
Мощность 15.00 кВт
Напряжение380В
Масса5300 кг
10 731 708 p
Код товара: 40621
Нет в наличии
Ø обработки над станиной 1000
Ø обработки над супортом 610
РМЦ3000
Ø отверстия шпинделя 280
Макс. обороты 380
Мощность 22.00 кВт
Напряжение380В
Масса11500 кг
Ø обработки над супортом 610
РМЦ3000
Ø отверстия шпинделя 280
Макс. обороты 380
Мощность 22.00 кВт
Напряжение380В
Масса11500 кг
Код товара: 40620
Нет в наличии
Ø обработки над станиной 1000
Ø обработки над супортом 610
РМЦ1500
Ø отверстия шпинделя 280
Макс. обороты 380
Мощность 22.00 кВт
Напряжение380В
Масса10000 кг
Ø обработки над супортом 610
РМЦ1500
Ø отверстия шпинделя 280
Макс. обороты 380
Мощность 22.00 кВт
Напряжение380В
Масса10000 кг
Код товара: 350
Нет в наличии
Ø обработки над станиной 800
Ø обработки над супортом 500
РМЦ1500
Ø отверстия шпинделя 315
Мощность 15.00 кВт
Напряжение380В
Масса4300 кг
Ø обработки над супортом 500
РМЦ1500
Ø отверстия шпинделя 315
Мощность 15.00 кВт
Напряжение380В
Масса4300 кг
9 797 965 p
Код товара: 359
Нет в наличии
Ø обработки над станиной 800
Ø обработки над супортом 500
РМЦ3000
Ø отверстия шпинделя 315
Мощность 15.00 кВт
Напряжение380В
Масса5300 кг
Ø обработки над супортом 500
РМЦ3000
Ø отверстия шпинделя 315
Мощность 15.00 кВт
Напряжение380В
Масса5300 кг
10 743 761 p
Код товара: 354
Нет в наличии
Ø обработки над станиной 730
Ø обработки над супортом 500
РМЦ1000
Ø отверстия шпинделя 315
Мощность 11.00 кВт
Напряжение380В
Масса4860 кг
Ø обработки над супортом 500
РМЦ1000
Ø отверстия шпинделя 315
Мощность 11.00 кВт
Напряжение380В
Масса4860 кг
5 450 068 p
- Описание
- Комментарии (2)
- Отзывы

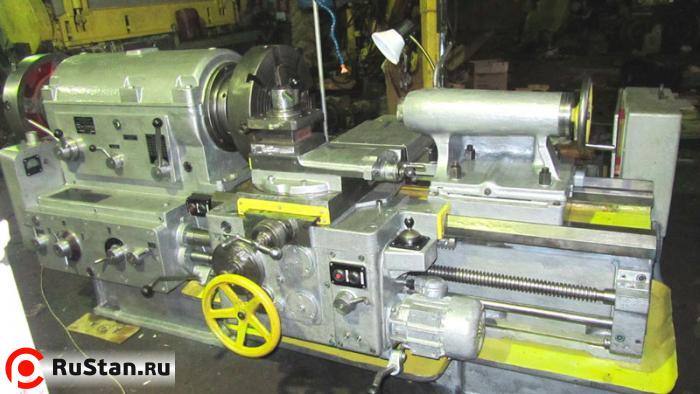

Трубонарезной станок 9М14 предназначен для токарной обработки труб и деталей трубных соединений (НКТ) применяемых для добычи и транспортировки нефти и природного газа и нарезания на них цилиндрических и конических резьб в условиях, индивидуального и мелкосерийного производства.
Станок 9М14 оснащен двумя четырех кулачковыми патронами диаметром 500 мм с ручным перемещением кулачков. Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Технические характеристики трубонарезного станка 9М14
| Характеристика | Значение |
|---|---|
| Диаметр обрабатываемых труб, мм | 30—190 |
| Диаметр внутреннего отверстия шпинделя, мм | 200 |
| Наибольший диаметр обрабатываемого изделия, мм: - над станиной - над суппортом | 630 350 |
| Расстояние, между центрами, мм | 710 |
| Наибольшая длина хода суппорта, мм | 570 |
| Наибольшая длина обработки по копирной линейке с наибольшей конусностью, мм | 400 |
| Наибольшая конусность при обработке по копирной линейке | 1:3 |
| Шаг нарезаемой резьбы: - метрической, мм - дюймовой, число ниток на 1" | 1-12 24-2 |
| Число скоростей шпинделя | 18 |
| Частота вращения шпинделя, об/мин | 16-500 |
| Пределы подач на 1 оборот изделия, мм/об: - продольных - поперечных | 0,064-1,025 0,026-0,38 |
| Мощность главного привода, кВт | 13 |
| Габаритные размеры станка, мм | 3045Х1630Х1350 |
| Масса 9М14 9М14 , кг | 4350 |
Комментарии и вопросы:
30 марта 2016г. 18:26
Валентина:
Прошу сообщить цену и сроки поставки трубонарезного станка 9М14
- ответить
4 апреля 2016г. 08:52
Специалист РуСтан:
Добрый день.
Станок снят с производства.
- ответить
