2 650 000 руб.
с НДС - на 05.11.2024 г.
Модель: | Weida X5032 |
|
Производитель: | WEIDA (Китай) |
- Описание
- Комментарии
- Отзывы
Вертикально-фрезерный станок Weida X5032 – это консольный универсальный фрезерный станок с вертикальной осью шпинделя, средней размерной группы (размеры рабочей поверхности стола 1320х320 мм), который подходит практически для любого производства металлообрабатывающей промышленности. Эта модель создана по аналогии станков разработанных Горьковским заводом фрезерных станков (ЗФС).
Конструкция этого станка включает в себя:
- коробку скоростей;
- коробку подач;
- механизм быстрого перемещения по осям X, Y, Z;

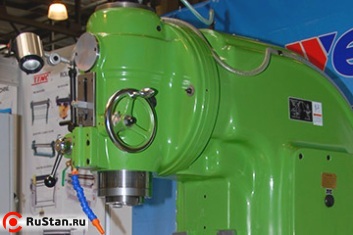

- пиноль шпинделя, перемещающую инструмент вдоль оси шпинделя с условием зажатого стола и консоли; поворотную шпиндельную бабку вокруг горизонтальной оси на 45 градусов;
- шкаф управления и пульт управления;
- устройство цифровой индикации с оптическими линейками по трем осям (опция)
Шпиндель станка наделен 18ю скоростями, изменяемыми вариатором, а для облегчения ввода шестерен в зацепление, служит функция – «толчок шпинделя». При запуске шпинделя, автоматически включается насос смазки коробки скоростей. Для контроля уровня смазки и поступления смазки используются прозрачные глазки.

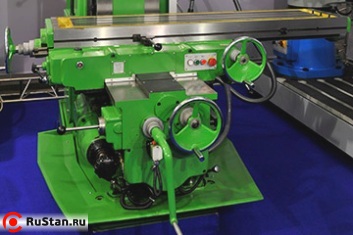

Рабочий стол станка перемещается влево и вправо, вручную и с помощью коробки подач. Рукоятка выбора направления размещена по центру рабочего стола. При автоматическом перемещении подачу выключают специальные кулачки, когда стол займет заданное положение. Консоль так же имеет возможность подъёма-опускания, как вручную так и двигателем подач. Рукоятка выбора направления перемещения салазок и консоли расположена слева на консоли.
X5032 с лёгкостью обрабатывает не только стали, чугуны, цветные металлы и их сплавы, но и пластмассы. Станок ведет обработку по вертикальной и горизонтальной плоскости, пазам, уступам, отверстиям и т.д.
На станке возможно использование твердосплавного инструмента – это обусловлено жёсткой конструкцией станины; мощностью э/д шпинделя; диапазонами вращения шпинделя по средствам коробки скоростей. Насос подачи СОЖ в зону резания позволяет, при необходимости, отводить тепло от режущего инструмента.
При работе на X5032 можно воспользоваться механическим зажимом одной либо сразу нескольких осей, что обеспечит большую жёсткость и позволит сократить вибрации до минимума. Станок мод. X5032 свободно дополняется рядом опций, таких как: УЦИ (Устройство цифровой индикации), разнообразные тиски, столы поворотные, головки делительные, фрезерные универсальные головки и т.п.
Технические характеристики фрезерного станка Weida X5032
Характеристика | Значение |
---|---|
Размер стола (Д х Ш), мм | 1320х320 |
Ширина и количество Т-образных пазов, мм х шт | 18х3 |
Макс. вес заготовки, кг | 500 |
Оси | |
Продольное перемещение, мм | 700 |
Поперечное перемещение, мм | 255 |
Вертикальное перемещение, мм | 350 |
Диапазон продольной подачи, мм/мин | 23.5~1180/18 |
Диапазон поперечной подачи, мм/мин | 23.5~1180/18 |
Диапазон вертикальной подачи, мм/мин | 8~394/18 |
Автоматическое продольное перемещение, мм | 680 |
Автоматическое поперечное перемещение, мм | 240 |
Автоматическое вертикальное перемещение, мм | 330 |
Скорость быстрых продольных перемещений, мм/мин | 2300 |
Скорость быстрых поперечных перемещений, мм/мин | 2300 |
Скорость быстрых вертикальных перемещений, мм/мин | 770 |
Тип направляющих оси Х | |
Тип направляющих оси Y | |
Тип направляющих оси Z | |
Поворот рабочего стола, град | - |
Шпиндель | |
Количество шпинделей | 1 |
Диапазон/ Кол-во скоростей вертикального шпинделя | 30~1500/18 |
Диапазон/ Кол-во скоростей горизонтального шпинделя, об/мин | - |
Конус вертикального шпинделя (7:24) | ISO50 |
Конус горизонтального шпинделя (7:24) | - |
Расстояние от оси верт. шпинделя до направляющих колонны, мм | 350 |
Расстояние от торца верт. шпинделя до поверхности стола, мм | 60~410 |
Расстояние от оси гор. шпинделя до поверхности стола, мм | - |
Диаметр оправки инструмента, мм | 32, 50 |
Максимальный угол вращения вертикальной фрезерной головки, град | +/-45 |
Максимальный диаметр фрезерования, мм | |
Максимальный диаметр сверления, мм | |
Ход пиноли шпинделя, мм | 70 |
Мощность | |
Мощность э/д вертикального шпинделя, кВт | 7.5 |
Мощность э/д горизонтального шпинделя, кВт | - |
Мощность э/д подачи, кВт | 1.5 |
Мощность э/д подачи СОЖ, кВт | 0.125 |
Потребляемая мощность станка, кВА | 11 |
Габаритные размеры (Д х Ш х В), мм | 2294x1770x1904 |
Масса нетто, кг | 2800 |
Масса брутто, кг | 3500 |
Варианты комплектации
Базовая комплектация | Опции |
---|---|
система подачи СОЖ | УЦИ и оптические линейки по 3 осям |
Освещение рабочей зоны | тиски |
Документация на русском языке | - |
