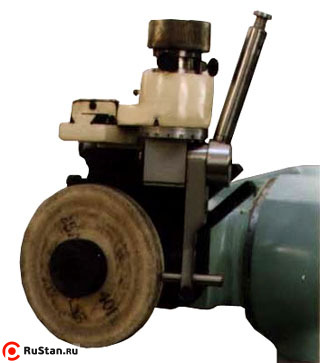

Приспособление универсальное для правки круга. Модель 3Е642Е.П25-01
128 641 руб.
с НДС - на 12.12.2024 г.
| Модель: |  |
3Е642Е.П25-01 |
| Изготовитель: |  |
Белоруссия |
- Описание
- Комментарии
- Отзывы
Приспособления предназначены для работы на универсально-заточных станках моделей ВЗ-318 и ВЗ-318Е с целью расширения их технологических возможностей.
Приспособления могут также применяться на выпускавшихся ранее универсально-заточных станках моделей 3А64Д, 3В642, 3М642, 3М642Е, 3Д642Е, 3Е642, 3Е642Е.
Приспособления ВЗ-318.П18, 3Е642Е.П22-01, 3Е642Е.П25-01, ВЗ-318.П26 применяются только на ВЗ-318, ВЗ-318Е.
Назначение:
Приспособление универсальное предназначено для правки круга.
Принцип работы:
Приспособление крепится на шлифовальной головке. Алмазный карандаш движется в двух взаимно перпендикулярных направлениях. Радиус правки устанавливается с помощью мерных плит. Возможна правка по прямой, по радиусу, по радиусу и прямой, которая является продолжением дуги, радиусом которой заправлен круг.
| Параметр | Значение |
|---|---|
| Заточная операция | Правка шлифовального круга по прямой и радиусу |
| Диаметр шлифовального круга, мм. | 100/200 |
| Наибольшая величина установочного перемещения алмазного карандаша параллельно оси круга, мм | 25 |
| Угол поворота алмазного карандаша, град | 180 |
| Наибольший радиус правки, мм | 15 |
| Габаритные размеры, мм. | 280х150х305 |
| Применяется на станках | ВЗ-318, ВЗ-318Е, ВЗ-818, ВЗ-818Е |
Гарантийные обязательства.
Гарантийный срок эксплуатации станка и приспособлений составляет 12 месяцев. Начало гарантийного срока исчисляется со дня ввода оборудования в эксплуатацию, но не позднее 1 месяца со дня передачи оборудования Покупателю.
