Модель: | АС2532 |
|
Производитель: | Россия |
Аналоги АС2532
- Описание
- Комментарии
- Отзывы

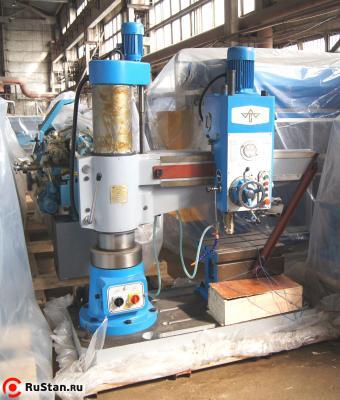

Cтанок радиально-сверлильный АС2532 предназначен для широкого применения в промышленности. Благодаря техническим возможностям станка, он может применяться для обработки отверстий как в ремонтных цехах, так и в цехах крупносерийного производства.
Станок позволяет выполнять:
- сверление в сплошном материале
- рассверливание
- зенкерование
- развертывание
- нарезание резьбы
Применение на станке приспособлений и специального инструмента значительно повышает производительность станка и расширяет перечень возможных операций.
Технические характеристики радиально-сверлильного станка АС2532 | |
---|---|
Характеристика | Значение |
Код ОК 005 | 381 217 |
Класс точности по ГОСТ 8-82 | Н |
Основные размеры | |
Наибольший условный диаметр сверления, мм | 32 |
Вылет шпинделя от образующей колонны, мм | |
- наибольший | 1000 |
- наименьший | 300 |
Расстояние от торца шпинделя до плиты, мм | |
- наибольшее | 1000 |
- наименьшее | 250 |
Расстояние от торца шпинделя до стола, мм | |
- наибольшее | 600 |
Дополнительные размеры и параметры | |
Количество ступеней частот вращения шпинделя | 16 |
Пределы частот вращения шпинделя, об/мин | 36-2800 |
Количество ступеней механических подач шпинделя | 8 |
Пределы подач шпинделя, мм/об. | 0,1-1,25 |
Наибольший крутящий момент шпинделя, Нм | 200 |
Максимальное усилие, допускаемое механизмом подач, Н | 10000 |
Колонна | |
- диаметр, мм | 240 |
- зажим колонны | Электромеханический |
Рукав | |
-наибольший ход по колонне, мм | 500 |
-скорость подъема рукава, м/мин | 1,27 |
-наибольший угол поворота рукава вокруг оси колонны | ±180° |
-зажим на колонне | Электромеханический |
Сверлильная головка | |
- наибольший ход по направляющим рукава, мм | 700 |
-зажим на направляющих рукава | Электромеханический |
Шпиндель | |
Ход шпинделя, мм | |
- наибольший | 280 |
- на 1 оборот лимба | 100 |
- на 1 деление лимба | 1 |
- на 1 деление лимба точной настройки | 0,1 |
Размер конуса шпинделя по ГОСТ 25557 | Морзе 4 |
Плита | |
-ширина фундаментной плиты, мм | 800 |
-ширина паза, мм | 22 |
-расстояние между пазами, мм | 225 |
-количество пазов, шт. | 3 |
Стол | |
-размер рабочей поверхности, мм | 550х400 |
-высота, мм | 400 |
-ширина паза, мм | 18 |
-расстояние между пазами, мм | 150 |
-количество пазов, мм | 3 |
Противовес | Пружинный |
Мощность привода главного движения, кВт | 2,2 |
Суммарная мощность электродвигателей, установленных на станке, кВт | 3,4 |
Габаритные размеры, мм | |
ДхШхВ | 1760x800x2300 |
Вес АС2532 , кг | 1600 |
Стандартная комплектация станка:
- Станок в сборе
- Руководство по эксплуатации

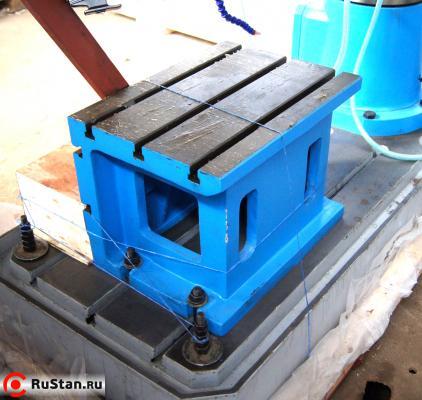

- Коробчатый стол
- Переходные втулки (ГОСТ 13598-85)
- Клинья удаления инструмента (ГОСТ 3925-80)
- Детали для закрепления на фундаменте
