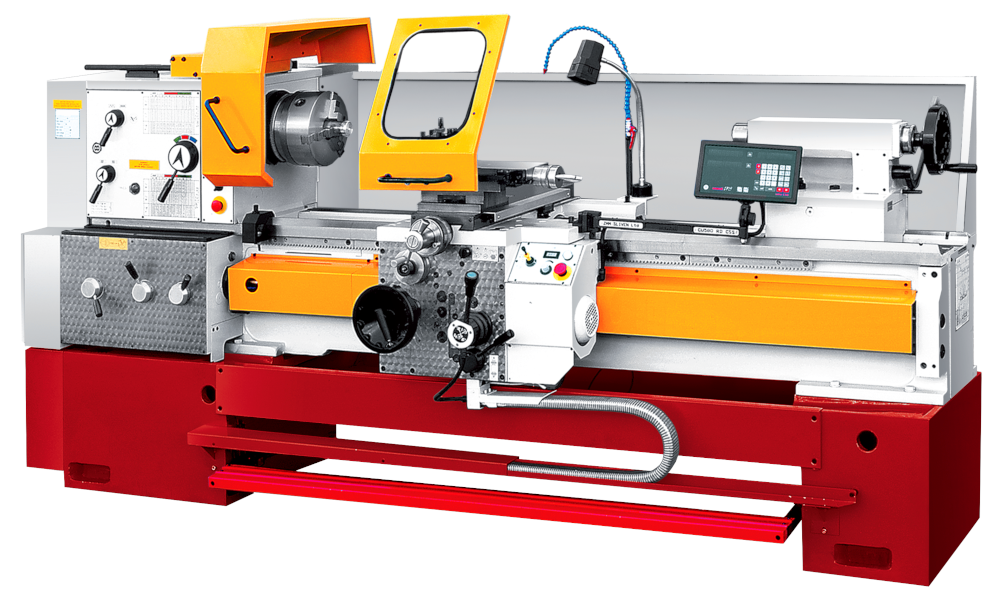

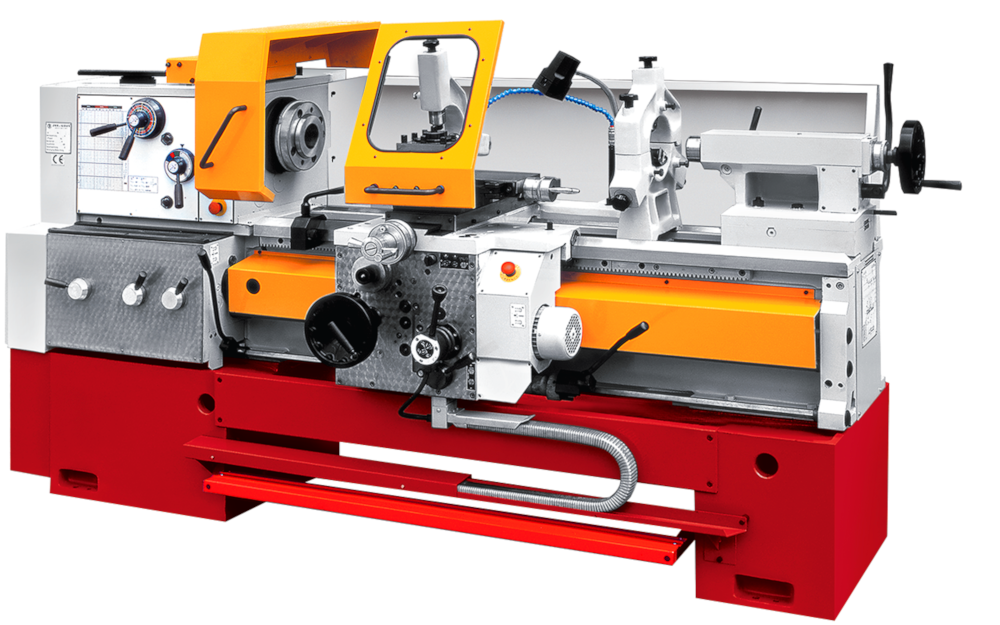

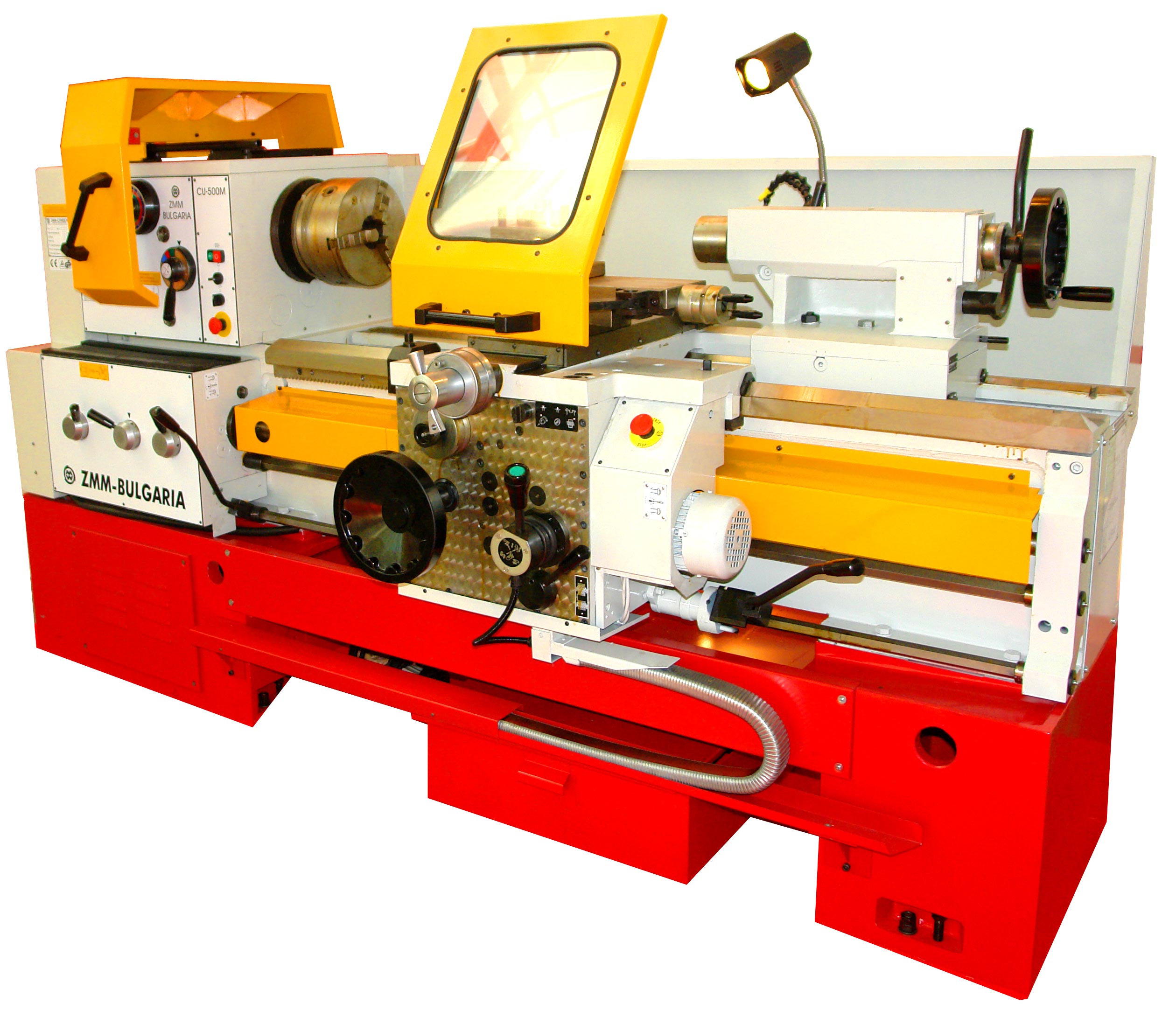

Токарный станок ZMM CU500/2000
Ø над станиной 500мм / рмц 2000мм / Ø отв.62мм / 2000об/м / 7.50кВт / 380В / 2500кг
1 996 911p
Код товара: 36233
Нет в наличии
Токарно-винторезный станок STALEX C6250A/3000
Токарно-винторезный станок STALEX C6250A/3000
Ø над станиной 500мм / рмц 3000мм / Ø отв.80мм / 1600об/м / 7.50кВт / 380В / 3750кг
1 601 729p
Код товара: 9781
Нет в наличии
Токарно-винторезный станок по металлу JET GH-2080ZH DRO
Токарно-винторезный станок по металлу JET GH-2080ZH DRO
рмц 2030мм / Ø отв.80мм / 1600об/м / 12.00кВт / 380В / 3250кг
1 550 000p
Код товара: 8871
Станок токарно-винторезный 16ВТ20П-22
рмц 1500мм / Ø отв.57мм / 1600об/м / 11.00кВт / 380В / 3250кг
2 286 939p
Код товара: 235
В наличии 3 шт.
Токарно-винторезный станок JET GH-2040ZH DRO c УЦИ
Токарно-винторезный станок JET GH-2040ZH DRO c УЦИ
Ø над станиной 500мм / рмц 1015мм / Ø отв.80мм / 1600об/м / 12.00кВт / 380В / 2750кг
1 350 000p
Код товара: 42165
Токарно-винторезный станок 1В625М4/1500
рмц 1500мм / Ø отв.102мм / 1700об/м / 7.88кВт / 380В / 2460кг

Код товара: 7681
Станок токарно-винторезный с сверлильно-фрезерным устройством ГС526УС
Ø над станиной 500мм / рмц 1000мм / Ø отв.55мм / 2000об/м / 11.00кВт / 380В / 3100кг
2 479 644p
  • Описание
  • Комментарии (1)
  • Отзывы

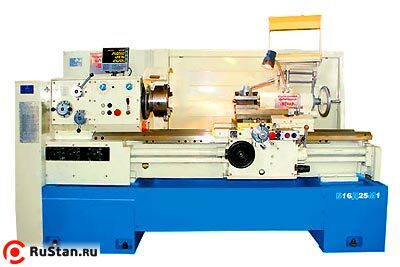

Токарно винторезный станок Б16Д25М1  применяется в различных отраслях промышленности на всевозможных операциях для обработки разных материалов. Наибольшее распространение станки получили на чистовой и получистовой обработках.

Высококачественные, жесткие и точные токарно-винторезные станки с частотно-регулируемым приводом.

Станки Б16Д25М1, Б16Д25М1-01выполнены на базе основной моделиБ16Д25 с максимальной унификацией, имеют одинаковые кинематические схемы и унифицированную конструкцию:Б16Д25М1 – станок нормальной точности срегулируемым приводом; Б16Д25М1-01 и Б16Д25М1-02 – станки нормальной точности с регулируемым приводом и удлиненной станиной.

Преимущество: станки имеют жесткую обратную связь, что позволяет обеспечить постоянство частоты вращения шпинделя при нагрузке.

В модели станка Б16Д25М1 осуществляется дискретное регулирование 20-ти ступеней частоты вращения на каждом из 3-х диапазонов, а также плавное регулирование оборотов шпинделя в пределах каждой ступени под нагрузкой.

Достоинствами станков являются высокая точность частоты вращения, высокая динамика разгона шпинделя, в то же время плавное торможение и реверсирование шпинделя, что в итоге повышаем точность и частоту обрабатываемой детали.

Станки имеют полый шпиндель, что позволяет при использовании специального инструмента станок для обработки концов труб диаметром до 63 мм независимо то их длины.

Жесткость, виброустойчивость и температурная стабильность позволяют получать необходимую точность обработки.

Сохранение первоначальной точности при длительном сроке эксплуатации обеспечивается высокой надежностью узлов станка.

Установленное УЦИ, осуществляющее индикацию значений поперечных и продольных перемещений салазок и показания числа оборотов, обеспечивает необходимую высокоточную и производственную работу на станке.

Станок снят с производства.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОКАРНОГО СТАНКА Б16Д25М1, Б16Д25М1-01, Б16Д25М1-02

Характеристика Б16Д25М1 Б16Д25М1-01 Б16Д25М1-02
Класс точности станка по ГОСТ 8-82 Н П Н П Н П
Наибольший диаметр обрабатываемой заготовки над станиной, мм, не более 500 500 500
Наибольший диаметр обрабатываемой заготовки над суппортом, мм, не более 290 290 290
Наибольшая длина обрабатываемой заготовки, мм, не более 1000 1500 2000
Конец шпинделя фланцевый по ГОСТ I2593-93 6 6 6
Инструментальный конус в шпинделе по ГОСТ 25557-82 Метр.80 Метр.80 Метр.80
Диаметр цилиндрического отверстия в шпинделе, мм 63 63 63
Высота устанавливаемого резца, мм 25 25 25
Инструментальный конус в пиноли задней бабки по ГОСТ 13214-79 Морзе 5 Морзе 5 Морзе 5
Количество скоростей шпинделя 60 60 60
Количество скоростей переключаемых без остановки шпинделя 20 20 20
Пределы частот вращения шпинделя, об./мин. 2 - 2264 2 - 2264 2 - 2264
Наибольший крутящий момент на шпинделе станка, Нм 1000 1000 1000
Количество подач:
- продольных 32*64** 32*64** 32*64**
- поперечных 32*64** 32*64** 32*64**
Пределы подач, мм/об.:
- продольных 0,05 - 10,7*
0,05 - 92**
0,05 - 10,7*
0,05 - 92**
0,05 - 10,7*
0,05 - 92**
- поперечных 0,025 - 5,35*
0,025 - 46**
0,025 - 5,35*
0,025 - 46**
0,025 - 5,35*
0,025 - 46**
Шаги нарезаемых резьб:
- метрических, мм 0,5 - 112*
0,2 - 224**
0,5 - 112*
0,2 - 224**
0,5 - 112*
0,2 - 224**
- модульных, модуль 0,5 - 112* 0,5 - 112* 0,5 - 112*
- дюймовых, число ниток на 1// 56 - 0,25*
112 - 0,125**
56 - 0,25*
112 - 0,125**
56 - 0,25*
112 - 0,125**
- питчевых, питч 56 - 0,25*
112 - 0,125**
56 - 0,25*
112 - 0,125**
56 - 0,25*
112 - 0,125**
Скорость быстрых перемещений суппорта, мм/мин., не менее:
- продольных 4000 4000 4000
- поперечных 2000 2000 2000
Габаритные размера станка, мм, не более:
- длина 2880 3380 3880
- ширина 1550 1550 1550
- высота 1320 1320 1320
Масса станка без комплектующих изделий, кг, не более: 2600 3100 3600
Характеристики электрооборудования
Род тока питающей сети Переменный трехфазный
Напряжение, В 380 380 380
Количество электродвигателей (с электронасосом) 3 3 3
Электродвигатель главного движения:
- мощность, кВт 11 11 11
- номинальная частота вращения, мин.-1 1450 1450 1450
Электродвигатель быстрых перемещений:
- мощность, кВт 0,75 0,75 0,75
- номинальная частота вращения, мин.-1 1450 1450 1450
Электродвигатель насоса смазки:
- мощность, кВт 0,25 0,25 0,25
- частота вращения, мин.-1 1450 1450 1450
- подача насоса, л/мин. 5 5 5
Электродвигатель насоса охлаждения:
- мощность, кВт 0,12 0,12 0,12
- частота вращения, мин.-1 2800 2800 2800
- подача насоса, л/мин. 22 22 22
Суммарная мощность всех электродвигателей, кВт 12,12 12,12 12,12


* С основным набором сменных зубчатых колес** С использованием всех зубчатых колес, комплектуемых со станком  Токарно винторезный станок Б16Д25М1  применяется в различных отраслях промышленности на всевозможных операциях для обработки разных материалов. Наибольшее распространение станки получили на чистовой и получистовой обработках.

Высококачественные, жесткие и точные токарно-винторезные станки с частотно-регулируемым приводом.

Станки Б16Д25М1, Б16Д25М1-01выполнены на базе основной моделиБ16Д25 с максимальной унификацией, имеют одинаковые кинематические схемы и унифицированную конструкцию:Б16Д25М1 – станок нормальной точности срегулируемым приводом; Б16Д25М1-01 и Б16Д25М1-02 – станки нормальной точности с регулируемым приводом и удлиненной станиной.

Преимущество: станки имеют жесткую обратную связь, что позволяет обеспечить постоянство частоты вращения шпинделя при нагрузке.

В модели станка Б16Д25М1 осуществляется дискретное регулирование 20-ти ступеней частоты вращения на каждом из 3-х диапазонов, а также плавное регулирование оборотов шпинделя в пределах каждой ступени под нагрузкой.

Достоинствами станков являются высокая точность частоты вращения, высокая динамика разгона шпинделя, в то же время плавное торможение и реверсирование шпинделя, что в итоге повышаем точность и частоту обрабатываемой детали.

Станки имеют полый шпиндель, что позволяет при использовании специального инструмента станок для обработки концов труб диаметром до 63 мм независимо то их длины.

Жесткость, виброустойчивость и температурная стабильность позволяют получать необходимую точность обработки.

Сохранение первоначальной точности при длительном сроке эксплуатации обеспечивается высокой надежностью узлов станка.

Установленное УЦИ, осуществляющее индикацию значений поперечных и продольных перемещений салазок и показания числа оборотов, обеспечивает необходимую высокоточную и производственную работу на станке.

Станок снят с производства.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОКАРНОГО СТАНКА Б16Д25М1, Б16Д25М1-01, Б16Д25М1-02

Характеристика Б16Д25М1 Б16Д25М1-01 Б16Д25М1-02
Класс точности станка по ГОСТ 8-82 Н П Н П Н П
Наибольший диаметр обрабатываемой заготовки над станиной, мм, не более 500 500 500
Наибольший диаметр обрабатываемой заготовки над суппортом, мм, не более 290 290 290
Наибольшая длина обрабатываемой заготовки, мм, не более 1000 1500 2000
Конец шпинделя фланцевый по ГОСТ I2593-93 6 6 6
Инструментальный конус в шпинделе по ГОСТ 25557-82 Метр.80 Метр.80 Метр.80
Диаметр цилиндрического отверстия в шпинделе, мм 63 63 63
Высота устанавливаемого резца, мм 25 25 25
Инструментальный конус в пиноли задней бабки по ГОСТ 13214-79 Морзе 5 Морзе 5 Морзе 5
Количество скоростей шпинделя 60 60 60
Количество скоростей переключаемых без остановки шпинделя 20 20 20
Пределы частот вращения шпинделя, об./мин. 2 - 2264 2 - 2264 2 - 2264
Наибольший крутящий момент на шпинделе станка, Нм 1000 1000 1000
Количество подач:
- продольных 32*64** 32*64** 32*64**
- поперечных 32*64** 32*64** 32*64**
Пределы подач, мм/об.:
- продольных 0,05 - 10,7*
0,05 - 92**
0,05 - 10,7*
0,05 - 92**
0,05 - 10,7*
0,05 - 92**
- поперечных 0,025 - 5,35*
0,025 - 46**
0,025 - 5,35*
0,025 - 46**
0,025 - 5,35*
0,025 - 46**
Шаги нарезаемых резьб:
- метрических, мм 0,5 - 112*
0,2 - 224**
0,5 - 112*
0,2 - 224**
0,5 - 112*
0,2 - 224**
- модульных, модуль 0,5 - 112* 0,5 - 112* 0,5 - 112*
- дюймовых, число ниток на 1// 56 - 0,25*
112 - 0,125**
56 - 0,25*
112 - 0,125**
56 - 0,25*
112 - 0,125**
- питчевых, питч 56 - 0,25*
112 - 0,125**
56 - 0,25*
112 - 0,125**
56 - 0,25*
112 - 0,125**
Скорость быстрых перемещений суппорта, мм/мин., не менее:
- продольных 4000 4000 4000
- поперечных 2000 2000 2000
Габаритные размера станка, мм, не более:
- длина 2880 3380 3880
- ширина 1550 1550 1550
- высота 1320 1320 1320
Масса Б16Д25М1 станка без комплектующих изделий, кг, не более: 2600 3100 3600
Характеристики электрооборудования
Род тока питающей сети Переменный трехфазный
Напряжение, В 380 380 380
Количество электродвигателей (с электронасосом) 3 3 3
Электродвигатель главного движения:
- мощность, кВт 11 11 11
- номинальная частота вращения, мин.-1 1450 1450 1450
Электродвигатель быстрых перемещений:
- мощность, кВт 0,75 0,75 0,75
- номинальная частота вращения, мин.-1 1450 1450 1450
Электродвигатель насоса смазки:
- мощность, кВт 0,25 0,25 0,25
- частота вращения, мин.-1 1450 1450 1450
- подача насоса, л/мин. 5 5 5
Электродвигатель насоса охлаждения:
- мощность, кВт 0,12 0,12 0,12
- частота вращения, мин.-1 2800 2800 2800
- подача насоса, л/мин. 22 22 22
Суммарная мощность всех электродвигателей, кВт 12,12 12,12 12,12


* С основным набором сменных зубчатых колес** С использованием всех зубчатых колес, комплектуемых со станком
