Модель: | 1В625М/2000 |
|
Артикул: | 111287 |
|
Производитель: | Россия |
Аналоги 1В625М/2000
- Описание
- Дополнительная оснастка
-
Документы
- Комментарии (2)
- Отзывы

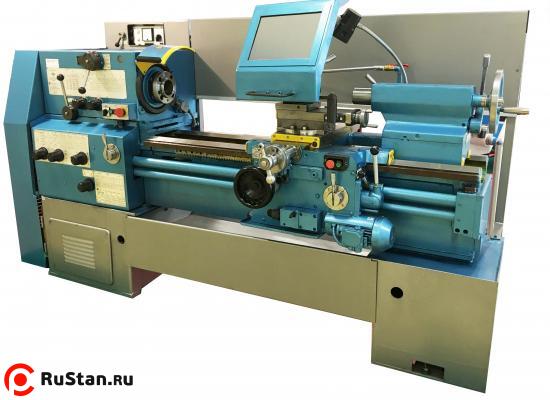

Токарно-винторезный станок 1В625М/2000 (аналог 1К625Д, 16К20) предназначен для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне.
Особенности конструкции
- Все основные части станка изготовлены из высококачественной стали, что обеспечивает их надежную долговечную работу;
- Термообработанные и шлифованные направляющие станины, зубчатые колеса и валы обеспечивают длительный срок службы и повышенную точность обработки;
- Задняя бабка оснащена механическим разгрузочным устройством, обеспечивающим плавность и легкость ее перемещения;
- Станок 1В625М оснащен коробкой подач и фартуком, имеющим собственный привод ускоренного перемещения суппорта и каретки, что улучшает динамику работы станка на ускоренном ходу, позволяющими нарезать дюймовые резьбы 11 и 19 ниток на дюйм без замены сменных зубчатых колес;
- Коробка скоростей, коробка подач и фартук снабжены автономной системой смазки;
- Конструкция станка позволяет устанавливать на шпиндельный узел электромеханический, гидравлический или пневматический патроны для зажима заготовок;
Отличия и преимущества
- Удельный расход электроэнергии снижен на 10% при равнозначных условиях резания;
- Обеспечена возможность обработки конических поверхностей длиной до 400 мм и углом до 14 без применения дополнительных приспособлений, например, конусной линейки (техническое решение охраняется патентами РФ №№ 68395, 68396);
- В станке 1В625М применена оригинальная конструкция облегченной станины повышенной жесткости, что подтверждено расчетами, силовыми и точностными испытаниями;
- Производительность станка увеличилась на 10% за счет применения в его конструкции электромеханической системы управления шпиндельным узлом (при помощи «джойстика» и электромагнитных муфт, снижающих усилие переключения шпиндельного узла);
- Диапазон частот вращения шпинделя расширен и составляет от 10 до 2000 оборотов в минуту;
- Торможение шпинделя производится электромагнитной муфтой, что сокращает время остановки шпинделя и позволяет производить нарезание резьбы «в упор»;
- Применение 2-х скоростного электродвигателя упростило кинематику передней бабки станка, что привело к увеличению его надежности, снижению шумовых характеристик;
- Увеличен диаметр проходного внутреннего отверстия шпинделя до 70 мм, что расширяет технологические возможности использования станка;
- Применение УЦИ 5100 (устройство цифровой индикации. поставляется за отдельную плату) повысило удобство и точность отсчета продольных и поперечных перемещений суппорта до 0,01 мм, что обеспечивает соответствие требованиям национальных и международных стандартов;
- Увеличена жесткость шпиндельного узла 1В625М за счет применения увеличенного типоразмера подшипников, что повышает ресурс по точности станка;
- Современный дизайн станка, удобство эксплуатации и обслуживания.
Технические характеристики токарно-винторезного станка 1В625М | |
---|---|
Характеристики | Значение |
Расстояние между центрами, мм. | 2000 |
Максимальный диаметр обработки над станиной, мм. | 500 |
Максимальный диаметр обработки над суппортом, мм. | 290 |
Максимальный диаметр обработки в выемке станины, мм. | 690 |
Диаметр циллиндрического отверстия в шпинделе, мм. | 70 |
Конец шпинделя | 6 (ГОСТ 12593-93) |
Центр в шпинделе | 7032-0054 (Метр.80) |
Количество частот вращения (скоростей) шпинделя | 24 |
Диапазон частот вращения шпинделя, об./мин. | 10 - 2000 |
Диапазон продольной подачи, мм./об. | 0,032 - 28,0 |
Диапазон поперечной подачи, мм./об. | 0,016 - 14,0 |
Шаг нарезаемой метрической резьбы (число ступеней), мм. | 0,5 - 280 |
Шаг нарезаемой модульной резьбы (число ступеней), модуль | 0,5 - 280 |
Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1` | 77 - 0,125 |
Шаг нарезаемой питчевой резьбы (число ступеней), питч | 77 - 0,125 |
Класс точности | Н |
Мощность привода главного движения, кВт | 7,1/6 |
Номинальное напряжение питания, В | 380 |
Габаритные размеры, мм. | 3800х1370х1700 |
Масса 1В625М/2000 , кг. | 3100 |
Комплектация за дополнительную плату
221 000p
Комментарии и вопросы:
11 июля 2013г. 00:15
Владимир:
Задумка хорошая ,но исполнение...!Работаю год и все ломается.За 8 месяцев представители астраханского завода для ремонта своего детища приезжали к нам несколько раз,а потом и вовсе отказались.Ремонтируем сами! P.S Такое впечатление,что станок 1В625М который достался нам,собирали в частном гараже или в КИТАЙСКИХ трущебах!ВОТ.
- ответить
11 июля 2013г. 22:22
Специалист РуСтан:
Не повезло. У нас небыло ни одного гарантийного случая.
- ответить
