Модель: | Opti UF100-DPA |
|
Артикул: | 777 |
|
Производитель: | Optimum (Германия) | |
Сертификат: | Официальный дилер | |
Изготовитель: | Китай |
Аналоги Opti UF100-DPA
- Описание
-
Документы
- Комментарии
- Отзывы

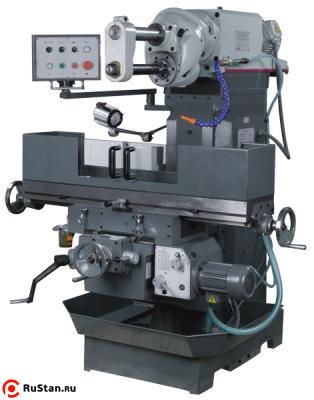

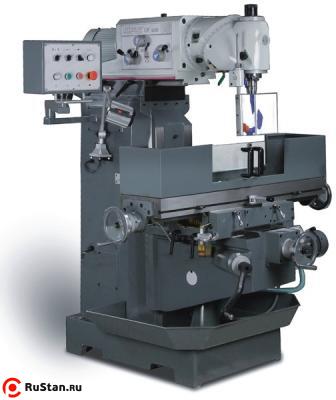

Широкоуниверсальный фрезерный станок Opti UF100-DPA предназначен как для горизонтального фрезерования изделий цилиндрическими, дисковыми, фасонными и другими фрезами, так и вертикального фрезерования торцевыми, концевыми, шпоночными и другими фрезами под различными углами.
Особенности фрезерного станка Opti UF100-DPA
- Качественный, точный и производительный универсально-фрезерный станок.
- Жесткая массивная конструкция из высококачественного чугуна
- Направляющие типа “ласточкин хвост” по всем осям
- Центральная система смазки направляющих
- Фрезерная головка имеет две оси вращения и может быть установлена в большом диапазоне пространственных положений
- Главный выключатель Opti UF100-DPA, кнопка аварийной остановки станка, правое/левое вращение шпинделя
- Большеразмерные маховики с хорошо читаемыми шкалами
- Оснащен станочным светильником, галогеновая лампа и анодированный круглый рефлектор дают мощный, направленный световой поток
- Система подачи СОЖ со встроенным баком
- Быстрая и удобная установка скорости
- Вертикальное и горизонтальное фрезерование
- 9 скоростей автоматической подачи стола по осям X и Y
- Эргономичная поворотная панель управления
- Привод шпинделя работает в масляной ванне
- Массивный, жесткий, большеразмерный координатный стол с точно обработанной поверхностью и Т-образными пазами 14 мм
- Большие возможности Opti UF100-DPA по хорошей цене
- Последнее усовершенствование - теперь станок серийно оснащается приводом автоматической подачи по оси Z
Технические характеристики широкоуниверсального фрезерного станка Opti UF100-DPA
Характеристика | Значение |
---|---|
Номер артикула (380 В) | 333 6103DPA |
Электропитание | |
Двигатель | 2,4 кВт 380 В ~50 Гц |
Параметры инструмента | |
Максимальный диаметр рассверливани в стали, мм | 20 |
Максимальный диаметр сверления в стали, мм | 18 |
Максимальный диаметр торцевой фрезы, мм | 85 |
Максимальный диаметр концевой фрезы, мм | 16 |
Конец шпинделя | |
Конец шпинделя | ISO 40 (DIN 2080, DIN 69871) |
Размер хобота под установку дисковых фрез, мм | 32 |
Число оборотов | |
Частота вращения шпинделя, об/мин | 40 - 1600 |
Фрезерная головка | |
Поворот | 360 ° |
Наклон | 360 ° |
Количество ступеней | 11 |
Перемещение по оси Y фрезерной головки, мм | 630 |
Зажимная штанга | М16 |
Расстояние шпиндель - стол, мм | 90 - 520 |
Координатный стол | |
Размер стола, мм | 1120 х 260 |
Перемещение по оси X, автоматическое, мм | 600 |
Перемещение по оси Y, автоматическое, мм | 270 |
Перемещение по оси Z, автоматическое, мм | 430 |
Размер Т-образных пазов, мм | 14 |
Расстояние между пазами, мм | 63 |
Количество пазов | 3 |
Максимальная нагрузка на стол, кг | 350 |
Автоматическая подача стола (9 скоростей), мм/мин | 24 - 402 |
Габаритные размеры | |
Длина, мм | 1655 |
Ширина, мм | 1325 |
Высота, мм | 1730 |
Масса Opti UF100-DPA станка, кг | 1350 |
Стандартная комплектация фрезерного станка Opti UF100-DPA
- Цанговый патрон ISO40 + 8 цанг (4,5,6,8,10,12,14,16 мм)
- Горизонтальный хобот
- Система подачи СОЖ
- Поддон для сбора стружки и СОЖ
- Станочный светильник
- Комплект инструмента для обслуживания
- Руководство по эксплуатации на русском языке
Дополнительная комплектация Opti UF100-DPA
- Универсальная оправка ISO 40 / 22 мм.
- Прецизионные станочные тиски Optimum FMSN 150.
- Прецизионные станочные тиски с гидроусилением Optimum HMS 150.
- Универсальная делительная головка Optimum TA 125.
- Горизонтально-вертикальный делительный стол Optimum RT200.
- Набор зажимных приспособлений Optimum SPW 12.
- Набор фрез 3-20 мм 20 шт.
- Набор сверел 1-13 мм 25 шт.
