Назначение приспособления.

Приспособления предназначены для работы на универсально-заточных станках моделей ВЗ-318 и ВЗ-318Е с целью расширения их технологических возможностей.

Приспособления могут также применяться на выпускавшихся ранее универсально-заточных станках моделей 3А64Д, 3В642, 3М642, 3М642Е, 3Д642Е, 3Е642, 3Е642Е.

Приспособления ВЗ-318.П18, 3Е642Е.П22-01, 3Е642Е.П25-01, ВЗ-318.П26 применяются только на ВЗ-318, ВЗ-318Е.

Назначение:

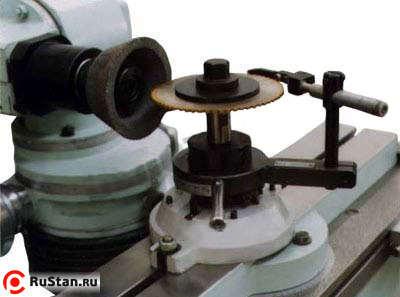

Приспособление для заточки отрезных фрез отдельно по передней и задней поверхности.

Принцип работы:

Затачиваемая фреза устанавливается либо на шпиндель, либо на фланцы из комплекта сменных частей. Заточка по передней поверхности: выставляется кромка подающей собачки относительно режущей кромки зуба; рукояткой устанавливается передний угол по шкале; выставляется шаг зуба с помощью подвижного упора; подводится круг до касания с передней поверхностью; подача на оборот фрезы устанавливается поперечным перемещением шлифовальной головки. Заточка по задней поверхности: выставляется кромка подающей собачки относительно режущей кромки зуба; установить задний угол по шкале; выставляется шаг зуба с помощью подвижного упора; подводится круг до касания с задней поверхностью; подача на оборот фрезы устанавливается поперечным перемещением шлифовальной головки.


Параметр Значение
Затачиваемый инструмент Отрезные фрезы по ГОСТ 2679-93
Заточная операция Заточка отдельно по передней и задней поверхности
Наибольший угол затачиваемой фрезы, задний/передний, град. 20/10
Габаритные размеры, мм. 248х238х207
Масса ВЗ-318.П53 , кг.
Применяется на станках ВЗ-318/ ВЗ-318Е, 3Е642/3Е642Е, ВЗ-384

Гарантийные обязательства.

Гарантийный срок эксплуатации станка и приспособлений составляет 12 месяцев. Начало гарантийного срока исчисляется со дня ввода оборудования в эксплуатацию, но не позднее 1 месяца со дня передачи оборудования Покупателю.
