Фильтры
Каталог станков
Цена для юр. и физ. лиц
185 733 руб.
с НДС - на 25.04.2019 г.
  • Описание
  • Комментарии
  • Отзывы
Назначение приспособления.

Приспособления предназначены для работы на универсально-заточных станках моделей ВЗ-318 и ВЗ-318Е с целью расширения их технологических возможностей.

Приспособления могут также применяться на выпускавшихся ранее универсально-заточных станках моделей 3А64Д, 3В642, 3М642, 3М642Е, 3Д642Е, 3Е642, 3Е642Е.

Приспособления ВЗ-318.П18, 3Е642Е.П22-01, 3Е642Е.П25-01, ВЗ-318.П26 применяются только на ВЗ-318, ВЗ-318Е.

Назначение:

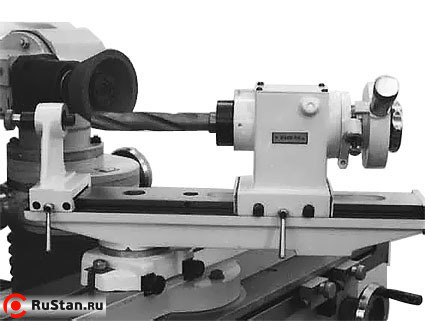

Предназначено для заточки право- и леворежущих зенкеров по задней поверхности на заборном конусе и ступенчатых сверл по задней поверхности на второй ступени методом затылования в осевом направлении.

Особенности:

Спад затылка на затачиваемой поверхности обеспечивается сменным кулачком (изготавливается самостоятельно);

Принцип работы:

Установить зенкер в шпиндель. Развернуть приспособление на угол соответствующий половине угла заборного конуса (затачиваемая кромка параллельна продольному перемещению стола). Упорами устанавливается угол качания зенкера. Заточка производится торцом чашечного круга. При заточке величина заднего угла зависит от шага винтовой линии кулачка и диаметра затачиваемого инструмента. Деление осуществляется по делительному диску (в комплекте n=2, 3, 4, 6).


Параметр Значение
Затачиваемый инструмент Право- и леворежущие зенкеры и ступенчатые сверла
Заточная операция Заточка по задним поверхностям методом затылования
Наибольший диаметр затачиваемого инструмента, мм. 3 - 50
Пределы затачиваемых задних углов, град. не ограничены
Пределы величин углов заборного конуса, град. 0 - 180
Конус шпинделя Морзе 4 АТ6 (внутренний ГОСТ 25557-82)
Возможное число делений при работе с делительным диском 2, 3, 4, 6, 12
Габаритные размеры, мм. 690 х 182 х 318
Применяется на станках 3А64Д , 3В642 , 3М642 , 3М642Е , 3Д642Е , 3Е642 , 3Е642Е , ВЗ-318 , ВЗ-318Е , ВЗ-818 , ВЗ-384

Гарантийные обязательства.

Гарантийный срок эксплуатации станка и приспособлений составляет 12 месяцев. Начало гарантийного срока исчисляется со дня ввода оборудования в эксплуатацию, но не позднее 1 месяца со дня передачи оборудования Покупателю.

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Отзывы о 3Е642Е.П19:

Отзывов пока нет, но ваш может быть первым.
