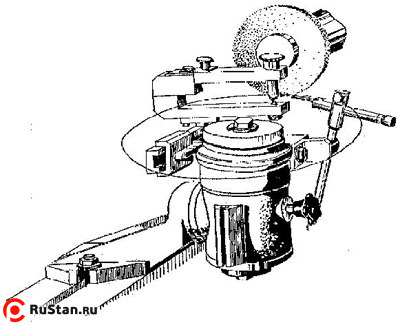

Приспособление для заточки дисковых пил (диам. 200-450 мм) по торцу зубьев. Модель ВЗ-318.П56

Приспособления предназначены для работы на универсально-заточных станках моделей ВЗ-318 и ВЗ-318Е с целью расширения их технологических возможностей.

Приспособления могут также применяться на выпускавшихся ранее универсально-заточных станках моделей 3А64Д, 3В642, 3М642, 3М642Е, 3Д642Е, 3Е642, 3Е642Е.

Приспособления ВЗ-318.П18, 3Е642Е.П22-01, 3Е642Е.П25-01, ВЗ-318.П26 применяются только на ВЗ-318, ВЗ-318Е.

Назначение:

Приспособление предназначено для заточки дисковых пил по торцу зубьев.

Принцип работы:

Установить пилу. Выставить затачиваемую поверхность зуба параллельно продольному перемещению стола поворотом универсальной бабки вокруг горизонтальной оси. Установить ось шпинделя шлифовальной головки так, чтобы она проходила через переднюю поверхность затачиваемого зуба. Подвести упорку до касания с передней поверхностью затачиваемого зуба. Установить ось круга относительно затачиваемой поверхности так, чтобы получить заданный угол на торце зуба. Подача осуществляется вертикальным движением шлифовальной головки.

Гарантийные обязательства.

Гарантийный срок эксплуатации станка и приспособлений составляет 12 месяцев. Начало гарантийного срока исчисляется со дня ввода оборудования в эксплуатацию, но не позднее 1 месяца со дня передачи оборудования Покупателю.
