Цена для юр. и физ. лиц
237 991 руб.
с НДС - на 05.11.2024 г.
  • Описание
  • Комментарии
  • Отзывы
Назначение приспособления.

Приспособления предназначены для работы на универсально-заточных станках моделей ВЗ-318 и ВЗ-318Е с целью расширения их технологических возможностей.

Приспособления могут также применяться на выпускавшихся ранее универсально-заточных станках моделей 3А64Д, 3В642, 3М642, 3М642Е, 3Д642Е, 3Е642, 3Е642Е.

Приспособления ВЗ-318.П18, 3Е642Е.П22-01, 3Е642Е.П25-01, ВЗ-318.П26 применяются только на ВЗ-318, ВЗ-318Е.

Назначение:

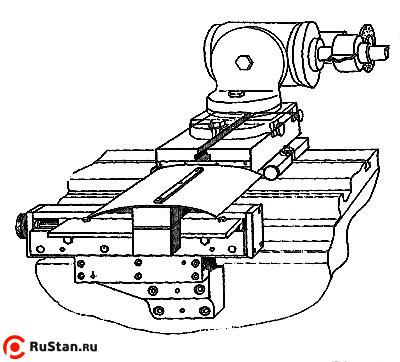

Приспособление предназначено для заточки фасонного инструмента по задней поверхности по копиру.

Особенности:

Приспособление состоит из 2-х частей: носителя копира (крепится к основанию стола) и механизма подачи. Предварительно осуществляется правка шлифовального круга радиусом, равным радиусу обкатного ролика. В универсальную бабку ВЗ-318.П1 (входит в комплект поставки универсально-заточных станков) устанавливается инструмент (на оправке соответствующего диаметра). Добиваются одновременного касания кругом инструмента и роликом копира в характерной точке профиля. Круг подается на инструмент на величину припуска. Инструмент затачивается перемещением стола станка.

Параметр Значение
Затачиваемый инструмент Дереворежущие насадные цилиндрические сборные фасонные фрезы
Заточная операция Заточка по копиру по задней поверхности
Совместное использование с ВЗ-318.П1, оправки
Диаметры затачиваемых фрез, мм. 250
Наибольшая длина затачиваемых фрез, мм. 200
Наибольший угол наклона кромки профиля фрезы, мм 90
Наибольшая глубина шлифования, мм 60
Масштаб копирования профиля 1 : 1
Габаритные размеры, мм. 500 х 380 х 289
Применяется на станках ВЗ-318, ВЗ-318Е, ВЗ-818

Гарантийные обязательства.

Гарантийный срок эксплуатации станка и приспособлений составляет 12 месяцев. Начало гарантийного срока исчисляется со дня ввода оборудования в эксплуатацию, но не позднее 1 месяца со дня передачи оборудования Покупателю.
