146 739 руб.
с НДС - на 05.11.2024 г.
| Модель: |  |
3Е642Е.П23 |
| Изготовитель: |  |
Белоруссия |
- Описание
- Комментарии
- Отзывы
Приспособления предназначены для работы на универсально-заточных станках моделей ВЗ-318 и ВЗ-318Е с целью расширения их технологических возможностей.
Приспособления могут также применяться на выпускавшихся ранее универсально-заточных станках моделей 3А64Д, 3В642, 3М642, 3М642Е, 3Д642Е, 3Е642, 3Е642Е.
Приспособления ВЗ-318.П18, 3Е642Е.П22-01, 3Е642Е.П25-01, ВЗ-318.П26 применяются только на ВЗ-318, ВЗ-318Е.
Назначение:

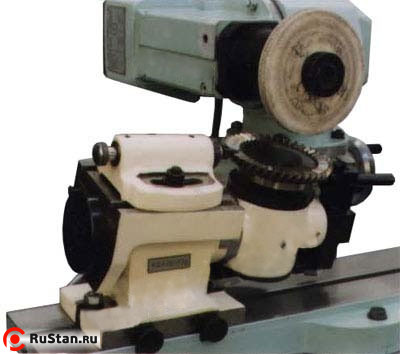

Предназначено для заточки косозубых долбяков.
Принцип работы:
Затачиваемый косозубый долбяк устанавливают непосредственно или на оправке в шпиндель приспособления. Шпиндель разворачивается на угол, соответствующий углу наклона зубьев. С помощью упора и фиксатора с насадками (соответствующими модулю долбяка) ориентируют долбяк. Ось шлифовального круга располагают горизонтально и перпендикулярно направлению продольного перемещения стола. Затачивают текущий зуб. Убирают фиксатор, делят на зуб, вводят фиксатор во впадину и затачивают следующий зуб.
| Параметр | Значение |
|---|---|
| Затачиваемый инструмент | Косозубые долбяки |
| Заточная операция | Заточка по задней поверхности зубьев |
| Совместное использование с | - |
| Конус шпинделя | Морзе В24 АТ6 |
| Угол поворота в вертикальной плоскости, град. | 45 |
| Наибольший диаметр долбяков | 100 |
| Габаритные размеры, мм. | 410х147х222 |
| Применяется на станках | 3А64Д, 3В642,3М642,3М642Е, 3Д642Е, 3Е642/ 3Е642Е, ВЗ-318/ ВЗ-318Е |
Гарантийные обязательства.
Гарантийный срок эксплуатации станка и приспособлений составляет 12 месяцев. Начало гарантийного срока исчисляется со дня ввода оборудования в эксплуатацию, но не позднее 1 месяца со дня передачи оборудования Покупателю.
