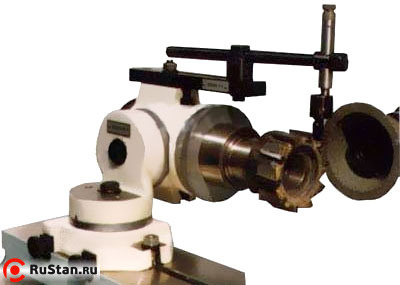

Бабка для заточки торцовых фрез (диам. до 250 мм с конусностью 7:24). Модель 3Е642Е.П39
195 162 руб.
с НДС - на 15.12.2024 г.
| Модель: |  |
3Е642Е.П39 |
| Изготовитель: |  |
Белоруссия |
- Описание
- Комментарии
- Отзывы
Приспособления предназначены для работы на универсально-заточных станках моделей ВЗ-318 и ВЗ-318Е с целью расширения их технологических возможностей.
Приспособления могут также применяться на выпускавшихся ранее универсально-заточных станках моделей 3А64Д, 3В642, 3М642, 3М642Е, 3Д642Е, 3Е642, 3Е642Е.
Приспособления ВЗ-318.П18, 3Е642Е.П22-01, 3Е642Е.П25-01, ВЗ-318.П26 применяются только на ВЗ-318, ВЗ-318Е.
Назначение:
Приспособление предназначено для заточки торцевых фрез с конусом 7:24.
Принцип работы:
Инструмент крепиться в шпинделе бабки с помощью необходимой оснастки. Поворотами корпуса в вертикальной и горизонтальной плоскостях он устанавливается в необходимое положение. Деление производится с помощью приспособления 3E642E.П4 (упорка универсальная, входит в комплект поставки станка) или делительных дисков (в комплекте диски z=3, 4, 6, 8, 12, 24).
| Параметр | Значение |
|---|---|
| Затачиваемый инструмент | Цилиндрические фрезы |
| Заточная операция | Заточка по задней и передней поверхности зуба |
| Совместное использование с | ВЗ-318.П40/ВЗ-318.П41-02, ВЗ-318.П84,3Е642Е.П11 |
| Угол поворота в горизонтальной плоскости, град. | 360 |
| Угол поворота в вертикальной плоскости, град. | 240 |
| Наибольший диаметр затачиваемых фрез, мм. | 250 |
| Конус шпинделя | 50 |
| Габаритные размеры, мм. | 230х310х215 |
| Масса 3Е642Е.П39 , кг. | |
| Применяется на станках | 3А64Д, 3В642,3М642,3М642Е, 3Д642Е, 3Е642/3Е642Е, ВЗ-318/ВЗ-318Е |
Гарантийные обязательства.
Гарантийный срок эксплуатации станка и приспособлений составляет 12 месяцев. Начало гарантийного срока исчисляется со дня ввода оборудования в эксплуатацию, но не позднее 1 месяца со дня передачи оборудования Покупателю.
