Топ 10 широкоуниверсальных фрезерных станков за 2024 год - рейтинг по оценкам пользователей
1 место
Длина стола, мм | 800 |
Ширина стола, мм | 250 |
Конус шпинделя | MT4 |
Мощность , кВт | 3.00 |
Напряжение | 380В |
Масса, кг | 1050 |
Российский широкоуниверсальный фрезерный станок СФ-676 (675) предназначен как для горизонтального фрезерования изделий цилиндрическими, дисковыми, фасонными и другими фрезами, так и вертикального фрезерования торцевыми, концевыми, шпоночными и другими фрезами под различными углами.
Станок предназначен для использования в инструментальных, и экспериментальных цехах, а также в механических цехах мелкосерийного и индивидуального производства.Наличие широкого ряда оборотов, механических и ускоренной подач обеспечивает экономическую обработку различных деталей за счет применения высоких режимов резания и сокращения вспомогательного времени.
На станке СФ676 возможно выполнение разнообразных расточных, сверлильных, разметочных и других операций с высокой точностью, которую можно достигнуть, если станок установлен в помещении с постоянной температурой + 20° + 2° С и влажностью воздуха 65+5% и если вблизи станка нет источников тепла.
Станок СФ-676 является аналогом производимых ранее станков 675, 675П, 676П и позволяет выполнять след. операции:
- Фрезерование
- Сверление
- Развертывание
- Растачивание
- Зенкерование
- Долбежка
Обработка плоскостей производится дисковыми, торцевыми, концевыми угловыми и фасонными фрезами.
Преимущества конструкции
Станок СФ-676 идеален в использованиии при мелком производстве, в ремонтных цехах, инструментальном производстве и различных мастерских.
Технические характеристики фрезерного станка СФ-676
Характеристика | Значение |
---|---|
Размер стола, мм - съемного углового - вертикального | 250х800 250х630 |
Конус гор. и верт. шпинделя Морзе | Морзе 40АТ5 ГОСТ15945 |
Наибольшее перемещение стола, мм: - продольное - вертикальное | 450 380 |
Класс точности ГОСТ-8-82 | Н |
Наименьшее и наибольшее расстояние от оси горизонтального шпинделя до рабочей поверхности углового горизонтального стола, мм | 80-460 |
Наибольший ход шпиндельной бабки, мм | 300 |
Наибольшее расстояние от торца вертикального шпинделя до рабочей поверхности углового горизонтального стола | 380 |
Наибольшее осевое перемещение вертикального шпинделя, мм: | 80 |
Кол-во скоростей каждого шпинделя | 16 |
Частота вращения, об/мин - горизонтального шпинделя - вертикального шпинделя | 50-1630 63-2040 |
Пределы подач стола и шпиндельной бабки | 13...395 мм/мин |
Скорость (ускоренная) перемещения стола и бабки | 935 мм/мин |
Мощность двигателя гл. привода, кВт | 3 |
Габариты станка, мм, не более | 1200х1240х1780 |
Масса СФ-676 (675) станка в упаковке, кг, не более | 1050 |
Габариты станка, мм, не более | 1700х1450х2200 |
Масса СФ-676 (675) станка в упаковке, кг, не более | 1560 |
Технологическая оснастка
![ОСНАСТКА СФ-676 СТАНОК ФРЕЗЕРНЫЙ ШИРОКОУНИВЕРСАЛЬНЫЙ СФ-676, ФС 250](/sites/default/files/fs250-1.jpg)
В комплект станка входит:
- Вертикальная шпиндельная головка
- Хобот с серьгой
- Стол угловой горизонтальный
- Патрон цанговый с комплектом цанг (ф4, ф5, ф6, ф8,ф10)
- Оправка фрезерная ф27мм
- Набор инструмента
Оснастка за дополнительную плату
- Делительная головка
- Тиски станочные
2 место
Длина стола, мм | 400 |
Ширина стола, мм | 100 |
Конус шпинделя | MT3 |
Мощность , кВт | 1.00 |
Напряжение | 380В |
Масса, кг | 240 |
Российский широкоуниверсальный фрезерный станок НГФ-110-Ш4+ВФГ предназначен для выполнения фрезерных операций по обработке горизонтальных плоскостей, пазов и других поверхностей.
Установка вертикально-фрезерной головки ВФГ позволяет дополнительно производить обработку вертикальных плоскостей, а также плоскостей под определённым углом. Обработка плоскостей производится дисковыми, торцевыми, концевыми угловыми и фасонными фрезами.
3 место
Длина стола, мм | 1600 |
Ширина стола, мм | 400 |
Конус шпинделя | ISO50 |
Мощность , кВт | 11.00 |
Напряжение | 380В |
Масса, кг | 4400 |
Широкоуниверсальный фрезерный станок 6Т83Ш (6Р83Ш) предназначен для выполнения разнообразных фрезерных, сверлильных и расточных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.
4 место
Длина стола, мм | 1250 |
Ширина стола, мм | 320 |
Конус шпинделя | ISO50 |
Мощность , кВт | 7.50 |
Напряжение | 380В |
Масса, кг | 3550 |
Российский широкоуниверсальный фрезерный станок 6Т82Ш предназначен для выполнения разнообразных фрезерных, сверлильных и расточных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.
5 место
Длина стола, мм | 1250 |
Ширина стола, мм | 260 |
Конус шпинделя | ISO40 |
Мощность , кВт | 3.00 |
Напряжение | 380В |
Масса, кг | 1500 |
Широкоуниверсальный фрезерный станок 6Т80Ш с218 предназначен для выполнения операций фрезерования различных деталей из черных ицветных металлов и их сплавов в условиях серийного и мелкосерийного производства.
Мощный привод главного движения и тщательно подобранные передаточные отношения обеспечивают оптимальные режимы обработки при различныхусловиях резания и полное использование возможностей режущего инструмента.
Простота обслуживания и быстрая переналадка приспособлений и инструмента представляют значительные удобства при использовании станка вмелкосерийном производстве.Автоматическая система смазки узлов обеспечивает неприхотливость и надежность станка в самых жестких условиях эксплуатации.
Технические характеристики широкоуниверсального фрезерного станка 6Т80Ш
Наименование | Значение |
---|---|
Размеры рабочей поверхности стола,мм | 1250*260 |
Продольный ход стола,мм | 800 |
Поперечный ход стола, мм | 220 |
Вертикальный ход стола, мм | 400 |
Горизонтальный шпиндель: | |
- конус | ISO 40 |
- мощность, кВт | 3 |
- диапазон, об/мин | 50-2240 |
Вертикальный шпиндель: | |
- конус | ISO 40 |
- мощность, кВт | 1,1 |
- диапазон, об/мин | 56-2500 |
- число скоростей | 12 |
Диапазон подач, мм/мин | |
- продольной и поперечной | 20-1000 |
- вертикальной | 10-500 |
- число подач | 18 |
Ускоренное перемещение, м/мин | |
- продольное и поперечное | 3,4 |
- вертикальное | 1,7 |
Габаритные размеры, мм | 1925*2635*2080 |
Масса, кг | 1500 |
6 место
Длина стола, мм | 800 |
Ширина стола, мм | 320 |
Конус шпинделя | SK 40 |
Мощность , кВт | 3.00 |
Напряжение | 380В |
Масса, кг | 2000 |
Широкоуниверсальный фрезерный станок ZALGIRIS 67К25PF1 предназначен для фрезерования, растачивания и сверления поверхностей деталей типа корпусов, рычагов и фланцев из черных и цветных металлов и их сплавов в условиях мелкосерийного и серийного производства.
На станке можно выполнять, также, сверление и рассверливание, долбление, цекование, зенкерование, развертывание, растачивание. Станок применяется в единичном и мелкосерийном производстве в инструментальных и механических цехах машиностроительных предприятий.
7 место
Длина стола, мм | 1600 |
Ширина стола, мм | 360 |
Конус шпинделя | ISO50 |
Мощность , кВт | 9.50 |
Напряжение | 380В |
Масса, кг | 1540 |

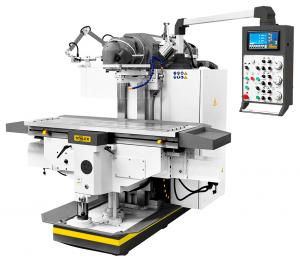

Широкоуниверсальный фрезерный станок STALEX MUF200 Servo предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием металлов и полимерных материалов.
Особенности
- Широкоуниверсальный фрезерный станок для тяжелых работ
- Высокая жесткость конструкции станка
8 место
Длина стола, мм | 1350 |
Ширина стола, мм | 320 |
Конус шпинделя | ISO50 |
Мощность , кВт | 7.50 |
Напряжение | 380В |
Масса, кг | 3500 |
Широкоуниверсальный фрезерный станок ARSENAL FUV321M с VFG 323 предназначен для выполнения разных фрезерных операций выполняемых с помощью цилиндрических, дисковых, фасонных, торцевых, модульных, червячных и других фрез.
На станке можно обрабатывать разные плоскости, канавки, зубчатые колеса, растачивать отверстия в деталях из стали, чугуна, цветных металлов и пластмассы.
Моторизованный хобот позволяет быстро переналаживать станок при работе с вертикальным и горизонтальным шпинделями и выборе рабочей зоны вертикального шпинделя. Возможна одновременная обработка двумя шпинделями.
Станок FUV321M может осуществлять автоматический маятниковый цикл и полуавтоматические линейные циклы (опция за доп. плату).
Технологические возможности станка могут быть расширены с использованием, универсального делительного аппарата, круглого делительного стола, долбежной головки и других приборов и приспособлений.
Все основные части станка изготовлены из высококачественной стали, что обеспечивает надежную работу станка и сохранение точности обработки в течение долгих лет.
Технические характеристики фрезерного станка FUV321M
Характеристика | Значение | |
---|---|---|
Рабочая поверхность стола | мм | 320 ´ 1350 |
Поворот стола влево и вправо | градус | ≤ 45° |
Продольный ход стола: | ||
|
мм | 1000 |
|
мм | 980 |
Поперечный ход стола: | ||
|
мм | 360 |
|
мм | 340 |
Вертикальный ход стола: | ||
|
мм | 460 |
|
мм | 440 |
Т–образные пазы (количество´ширина´расстояние между пазами) | мм | 5´18´63 |
Диапазон подач: | бесступенчато | |
|
мм/мин | 12,5-630 |
|
мм/мин | 5-262 |
быстрый ход: | ||
|
мм/мин | 2500 |
|
мм/мин | 1040 |
Передний конец шпинделей горизонтального и вертикального | ISO 50 | |
Диапазон оборотов главного привода: | ||
|
об/мин | 32–1600 |
|
об/мин | 40–2000 |
мощность привода горизонтального шпинделя: | кВт | 7,5 |
мощность привода вертикального шпинделя: | кВт | 5,5 |
мощность привода подачи | кВт | 2,2 |
габаритные размеры (Длина´Ширина´Высота) | мм | 2620´2800´1900 |
Масса | кг | 3500 |
Стандартная комплектация станка для фрезеровки FUV321M:
- централизованная система смазки
- охладительная система
- рабочее освещение, 400 V, 50 H
- комплект инструментов
- защитный экран
Оборудование и комплектующие к станку FUV321M, приобретаемые за дополнительную плату:
- Универсальная делительная головка для станков всех типов с размерами рабочего стола 250/320/360/400 mm
- Долбежная головка для станков типа FU с размерами рабочего стола 250/320/360/400 mm
- Круглый делительно-поворотный стол для станков всех типов с размерами рабочего стола 250/320/360/400 mm
- Защитный экран для станков всех типов с размерами рабочего стола 250/320/360/400 mm
- Фрезерная оправка короткая ISO 40 для станков всех типов с размерами рабочего стола 250 mm (Ф22, Ф27, Ф32, Ф40 mm)
- Фрезерная оправка длинная ISO 40 для станков всех типов с размерами рабочего стола 250 mm (Ф22, Ф27, Ф32, Ф40 mm)
- Фрезерная оправка короткая ISO 50 для станков всех типов с размерами рабочего стола 320/360/400 mm (Ф22, Ф27, Ф32, Ф40 mm)
- Фрезерная оправка длинная ISO 50 для станков всех типов с размерами рабочего стола 320/360/400 mm (Ф22, Ф27, Ф32, Ф40 mm)
- Комплект креплений для всех типов станков независимо от размера рабочего стола.
- Панель управления и бесступенчатое регулирование подачи по трем осям для всех типов станков независимо от размера стола: Вариант 1: X, Y - 40...1000 mm/мин; Z - 16...416 mm/мин. Вариант 2: X, Y - 16...1000 mm/мин; Z - 7...416 mm/мин.
- Панель управления подачи по трем осям для всех типов станков независимо от размеров рабочего стола.
- Автоматический цикл продольного движения для всех типов станков независимо от размеров рабочего стола.
- Увеличение диапазона скорости подачи по осям для всех типов станков независимо от размеров рабочего стола: Вариант 1: X, Y - 16...800 mm/мин; Z - 7...334 mm/мин. Вариант 2: X, Y - 20...1000 mm/мин; Z - 8...415 mm/мин.
- Увеличенный диапазон скоростей вращения: 50...2500 мин-1 для горизонтального вращения для станков с размерами рабочего стола 250 mm; 40...2500 мин-1 для горизонтального вращения для станков с размерами рабочего стола 320/360/400 mm
- Цифровая индикация подачи (при бесступенчатом регулировании)
- Пневматическое закрепление инструмента для станков типа FPU и FPV
- Цифровая индикация по трем осям "ОПТИМА" (Болгария) для станков с размерами рабочего стола 250/320/360/400 mm
9 место
Длина стола, мм | 1370 |
Ширина стола, мм | 320 |
Конус шпинделя | ISO40 |
Мощность , кВт | 6.00 |
Напряжение | 380В |
Масса, кг | 1540 |
Широкоуниверсальный фрезерный станок STALEX MUF150 Servo предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием металлов и полимерных материалов.
Особенности
- Широкоуниверсальный фрезерный станок для тяжелых работ.
- Высокая жесткость конструкции станка.
- Же
10 место
Длина стола, мм | 1000 |
Ширина стола, мм | 240 |
Конус шпинделя | ISO40 |
Мощность , кВт | 3.70 |
Напряжение | 380В |
Масса, кг | 880 |
Широкоуниверсальный фрезерный станок JMD-939GHV DRO интересен широкому кругу потребителей. Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д.
На станке JMD-939GHV DRO можно пр
Сравнительная таблица
Характеристики | СФ-676 (675) | НГФ-110-Ш4+ВФГ | 6Т83Ш (6Р83Ш) | 6Т82Ш | 6Т80Ш с218 | 67К25PF1 | STALEX MUF200 Servo | FUV321M с VFG 323 | STALEX MUF150 Servo | JET JMD-939GHV DRO |
Цена | 0 | 806000 | 3607500 | 3274500 | 3312781 | 4926115 | 2880900 | 3943339 | 2434700 | 1000000 |
Длина стола | 800 | 400 | 1600 | 1250 | 1250 | 800 | 1600 | 1350 | 1370 | 1000 |
Ширина стола | 250 | 100 | 400 | 320 | 260 | 320 | 360 | 320 | 320 | 240 |
Конус шпинделя | MT4 | MT3 | ISO50 | ISO50 | ISO40 | SK 40 | ISO50 | ISO50 | ISO40 | ISO40 |
Размер заготовки | ||||||||||
Регулировка частоты вращения шпинделя | Ступенчатая | Ступенчатая | Ступенчатая | Ступенчатая | Ступенчатая | Бесступенчатая | Ступенчатая | Бесступенчатая | Ступенчатая | Ступенчатая |
Мощность | 3.00 | 1.00 | 11.00 | 7.50 | 3.00 | 3.00 | 9.50 | 7.50 | 6.00 | 3.70 |
Напряжение | 380В | 380В | 380В | 380В | 380В | 380В | 380В | 380В | 380В | 380В |
Масса | 1050 | 240 | 4400 | 3550 | 1500 | 2000 | 1540 | 3500 | 1540 | 880 |
В наличии | 0 | 1 | 0 | 0 | 0 | 0 | 5 | 0 | 4 | 2 |
