Листогибочная машина ЛГМ 4х2,5

Листогибочная машина ЛГМ 4х2,5 предназначена для изготовления различных деталей методом холодной гибки металла под различными углами.

В состав листогибочной машины ЛГМ 4х2500 входят: станина, прижимная и гибочная балки, привод прижимной и гибочной балок, задний упор. Привод электромеханический, что исключает использование сжатого воздуха.

С помощью листогибочных машин можно гнуть лист металла различной толщины. Такие листогибочные станки применяются к напримеру, для производства воздуховодов и других элементов вентиляции.

Благодаря наличию электромеханического привода, листогибочная машина ЛГМ 4х2500 отличается компактными размерами и небольшим весом.

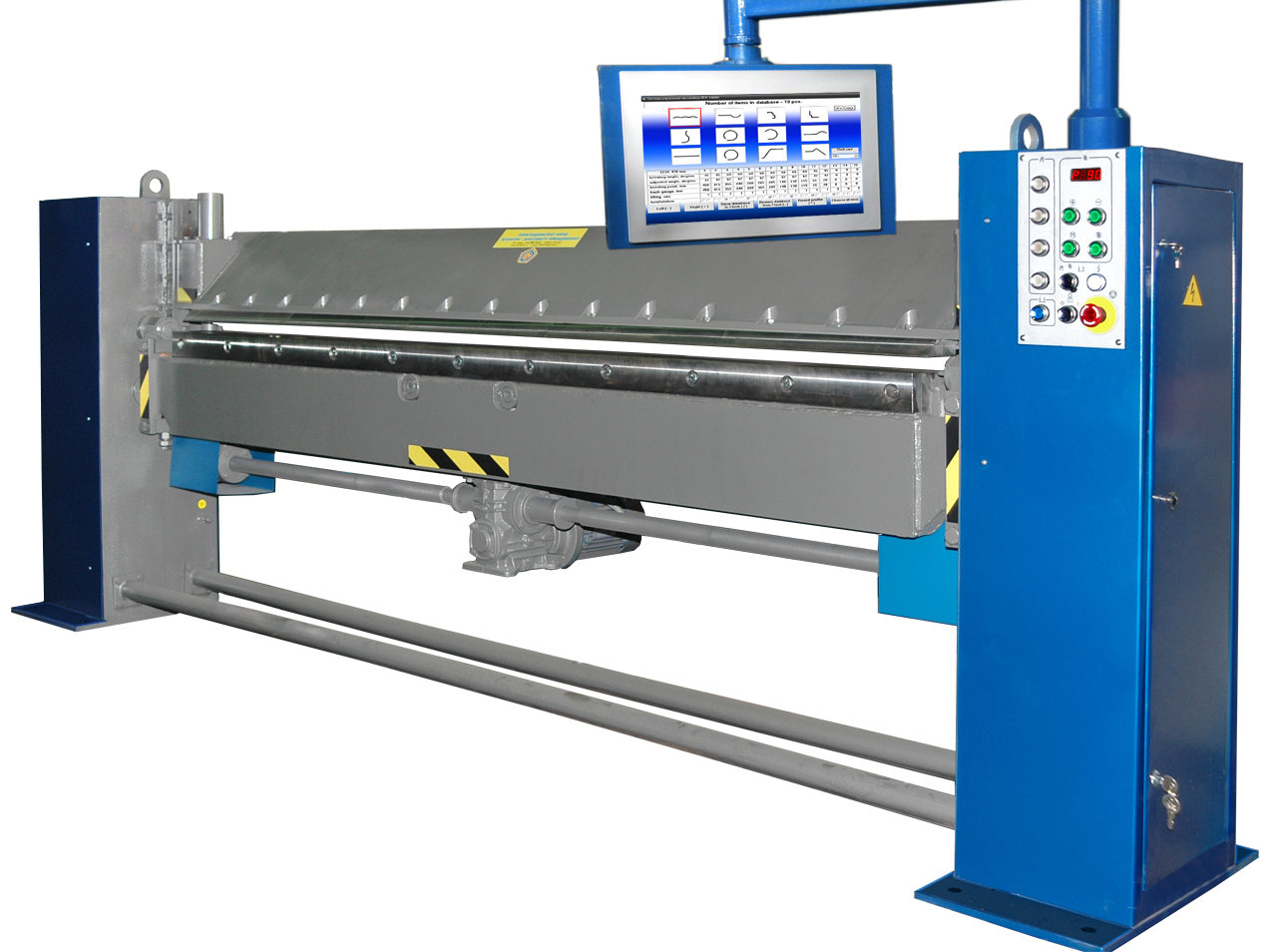

Листогибочные машины с ЧПУ

Профили, получаемые с поставляемыми и с листогибочными машинами оправками и изготовленными по спец. заказу:

Листогибочные оправки на прижимную балку для листогибочных машин серии ЛГМ

1. Базовая комплектация


2. Сегментные оправки типа «Сапожок»
Оправки позволяют получать коробчатые профили разных размеров.
Длина сегментов выбирается из рядов 50, 75, 100, 125, 175, 500.

Может применяться на любой серийной листогибочной машине вместо оправок базовой комплектации.

3. По желанию заказчика машина может быть укомплектована прижимной балкой специальной формы.

Длина сегментов выбирается из рядов 50, 75, 100, 125, 175, 500.
Используется для обработки металла толщиной не более 1,5мм, в основном при изготовлении вентиляционных воздуховодов.

4. По желанию заказчика машина может быть укомплектована ЧПУ стоимостью 158 000 руб. с НДС.

Электромеханический задний упор для листогибочных машин серии ЛГМ.

За дополнительную плату, к листогибочной машине ЛГМ 4х2500 можно заказать электромеханический задний упор (макс.ход 1190мм - 208 000 руб., макс.ход 2300мм - 326 100 руб.).
Упор предназначен для организации мерной гибки деталей. Управляется с пульта расположенного рядом с панелью управления листогибочной машины, либо параметры задаются с помощью программы на мониторе (для моделей с ЧПУ).Задание параметров - в цифровом виде.

Технические характеристики электромеханического заднего упора ЛГМ

Характеристика	Значение
Максимальный ход упора (длина заготовки) мм	1200
Пределы установки размеров min/max мм	30/1200
Дискретность мм	1
Повторяемость инкремент	±1
Тип привода Электромеханический с частотным управлением
Максимальное время исполнения при 50 Гц/при 75 Гц, сек	90/62
Потребляемая электрическая мощность, Вт	250
Следящее устройство - Измерительная магнитная система MTS-MP200
Точность, мм/м	±0.4
Ширина B, мм	2000\1780\1350
Длина L, мм	950
Высота H, мм	100
Вес ЛГМ 4х2,5 , кг	150

Сравнительная техническая характеристика листогибочной машины ЛГМ 4х2500

Характеристики	ЛГМ 2,5 х 2500	ЛГМ 3 х 2000	ЛГМ 4 х 2500	ЛГМ 5 х 2000	ЛГМ 6 х 1600	ЛГМ 6 х 2000
Толщина изгибаемого листа с пределом прочности 500 МПа, мм	0,5 -2,5	0,5 -3,0	0,5 -4,0	0,5 - 5,0	0,5 - 6,0	0,5 - 6,0
Ширина изгибаемого листа с пределом прочности 500 МПа, мм, максимальная	2500	2000	2500	2000	1600	2000
Угол поворота гибочной балки, градус.	0-125
Ход прижимной балки, мм.	10-135	10-135	15-175	15-175	15-175	15-175
Скорость прижимной балки, мм/с	12	12	15	15	15	15
Угловая скорость гибочной балки, градус/с	25
Высота отгибаемой кромки при максимальной толщине листа, мм.	6 толщин листа
Мощность электродвигателей, суммарная, кВт	4.5	4,5	6,2	6,2	6,2	6,2
Производительность механизма, сгибов/ч	до 350
Механический регулируемый упор, мм	100-350	100-350	100-400	100-400	100-400	100-400
Работа в режиме наладки	есть
Полуавтоматический режим работы с ручной подачей и удалением заготовки	есть
Возможность поставки специальных оправок и инструмента для изготовления различных профилей и деталей	имеется
Длина	3650	3150	3400	2900	2490	2490
Ширина	820	820	710	710	760	760
Высота	1320	1320	1520	1520	1520	1520
Масса ЛГМ 4х2500 , кг	2840	2600	З230	2900	2700	2700
